Šroub závitořezný Phillips DIN 7516A M5x16 pozink

Šroub závitořezný phillips DIN 7516A M5x16 pozink

Závitořezný šroub M5x16 podle normy DIN 7516 v provedení Formy A je vyroben z pevnostní oceli s galvanickým pozinkováním. Je určen k vytváření vlastního metrického závitu v materiálu bez nutnosti předchozího řezání závitníkem. Tento typ spojovacího materiálu je vybaven válcovou zaoblenou hlavou (odpovídající DIN 7985) a křížovou drážkou Phillips pro spolehlivý přenos krouticího momentu při montáži do plechů, odlitků a měkkých kovů.

Alternativní označení a identifikace:

• PID: 866067
• Kód: DIN 7516 Stahl Form A-H
• Ekvivalentní hlava: DIN 7985
• Alternativní zápis: AM 5 x 16 -H, M5x16 Phillips

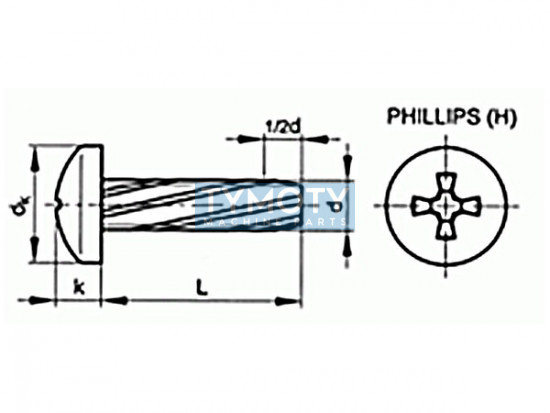

Geometrie a konstrukce:

• Závitořezný hrot: Konec šroubu je opatřen speciální geometrií pro postupné zařezávání do předvrtaného otvoru, čímž vzniká přesný metrický vnitřní závit.
• Hlava Form A: Válcová zaoblená hlava (pan head) zajišťuje dostatečnou přítlačnou plochu a estetický vzhled spoje.
• Drážka Phillips (H): Křížová drážka typu H pro běžné montážní nářadí a automatizované šroubování.
• Povrchová ochrana: Galvanické zinkování (gal Zn) poskytuje základní antikorozní ochranu vhodnou do suchého vnitřního prostředí.

Funkční charakteristika:

Šroub při zašroubování do předvrtaného otvoru vytlačuje nebo vyřezává odpovídající vnitřní závit. Výsledkem je spoj s vysokou odolností proti vibracím a samovolnému uvolnění, jelikož mezi závitem šroubu a materiálem vzniká těsný lícovaný styk bez vůlí.

Oblast použití / Příklady aplikací:

Tento spojovací materiál je ideální pro konstrukce z plechu, výrobu rozvaděčů, montáž spotřební elektroniky a strojírenské aplikace, kde je vyžadována rychlá montáž bez zdlouhavého předřezávání závitů v měkčích kovech (hliník, mosaz) nebo konstrukčních ocelích s odpovídající tvrdostí.
