Šroub TEX zápustný Phillips DIN 7504P 4,8x60 nerez A2

Šroub samovrtný TEX se zápustnou hlavou DIN 7504P, 4,8x60, nerez A2

Samovrtný šroub (známý pod označením TEX) se zápustnou hlavou a křížovou drážkou Phillips představuje vysoce efektivní spojovací prvek pro upevňování plechů a tenkostěnných kovových profilů. Konstrukce šroubu integruje vrtací špičku, která v jedné operaci vytvoří otvor i vnitřní závit, čímž eliminuje potřebu předvrtání a zkracuje dobu montáže. Použitá nerezová ocel třídy A2 zajišťuje vynikající korozní odolnost a dlouhou životnost spoje i v náročných podmínkách.

Alternativní označení a identifikace:

• Kód produktu: 101698
• PID: 899538
• Typové označení: S-04,8/60 SV ZH A2
• Normy: DIN 7504 P, ISO 15482
• Ekvivalentní zápis: DIN 7504P 4,8x60, DIN7504P-ISO15482

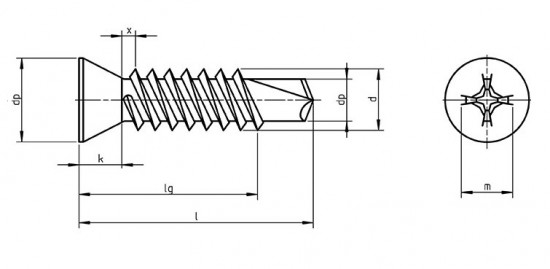

Konstrukční prvky a geometrie

• Samovrtná špička: Speciální vrtací hrot navržený pro rychlý průnik přes plechové materiály bez nutnosti předchozího vrtání.
• Zápustná hlava: Kuželové provedení hlavy umožňuje plné zapuštění do materiálu, což zajišťuje lícování do roviny povrchu a estetický vzhled.
• Pohon Phillips: Křížová drážka Phillips (typ H) pro stabilní přenos krouticího momentu a snadné upevnění pomocí standardního nářadí.
• Závit: Samořezný závit pro plech s geometrií optimalizovanou pro okamžité zaříznutí a pevné ukotvení v materiálu.
• Materiál: Nerezová ocel A2 (AISI 304) odolná vůči atmosférické korozi a chemickým vplyvům.

Technická specifikace a vlastnosti

Šroub splňuje požadavky normy DIN 7504 ve variantě P (zápustná hlava). Je vyroben z nerezové oceli třídy A2, která je vhodná pro použití v exteriérových podmínkách a v prostředí s vyšší vlhkostí. Samovrtná kapacita je dimenzována pro standardní ocelové plechy a hliníkové profily, přičemž vrtací hrot současně vrtá, řeže závit a šroub následně provádí dotažení dílů k sobě.

Oblast použití a příklady aplikací

Tento šroub je určen pro průmyslovou montáž, stavebnictví a kovovýrobu. Typické aplikace zahrnují:

• Montáž ocelových plechů a tenkostěnných konstrukcí.
• Připevňování komponent k hliníkovým a ocelovým profilům.
• Aplikace vyžadující zarovnaný povrch (lícování hlavy) bez výstupků.
• Venkovní instalace, kde je vyžadována vysoká odolnost proti korozi.
• Práce v automobilovém průmyslu a při výrobě technologických zařízení.

Montáž a údržba

Montáž se provádí pomocí elektrického nebo pneumatického nářadí s příslušným nástavcem (bitem) Phillips. Díky samovrtné špičce není nutné předvrtávat vodicí otvor. Je důležité zvolit správné otáčky a přítlak odpovídající tloušťce materiálu, aby nedošlo k přehřátí vrtacího hrotu. Nerezová ocel A2 nevyžaduje žádnou další povrchovou úpravu a je připravena k přímému použití v korozivním prostředí.
