Šroub TEX zápustný Phillips DIN 7504P 3,9x9,5 pozink

Šroub TEX zápustný phillips DIN 7504P 3,9x9,5 pozink

Samovrtný šroub TEX (známý také pod označením samovrtka) dle normy DIN 7504P představuje vysoce efektivní spojovací prvek pro montáž plechů a tenkostěnných kovových konstrukcí. Šroub je vyroben z kalené oceli s povrchovou úpravou galvanickým zinkem. Je vybaven integrovanou vrtací špičkou, která zajišťuje vrtání otvoru, řezání závitu a samotné spojení v jednom pracovním kroku bez nutnosti předvrtávání. Zápustná hlava umožňuje montáž do roviny s povrchem materiálu, což je klíčové pro aplikace vyžadující hladký finální povrch.

Alternativní označení a identifikace:

• PID: 868814
• DIN 7504P, DIN 7504 P
• ISO 15482
• S-03,9/09,5 SV ZH
• Samovrtný šroub TEX 3,9x9,5 se zápustnou hlavou

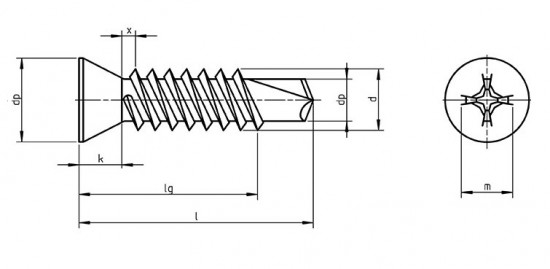

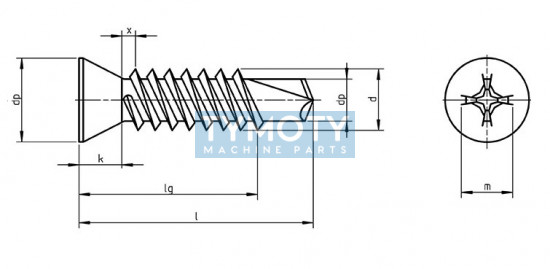

Geometrie a konstrukční prvky

• Vrtací špička: Speciálně tvarovaný hrot navržený pro rychlý a přesný průnik do ocelového plechu bez sklouznutí.
• Závit: Samořezný závit pro plech s optimálním stoupáním pro vysokou odolnost proti vytažení.
• Hlava: Kuželová zápustná hlava (90°) pro lícované uložení v materiálu.
• Pohon: Křížová drážka Phillips (PH), která zajišťuje stabilní vedení nástroje při vysokých otáčkách.

Konstrukční vlastnosti:

Konstrukce šroubu odpovídá normě DIN 7504, konkrétně variantě P (v některých značeních O), která definuje parametry pro zápustnou hlavu. Vrtací kapacita je optimalizována pro běžné tloušťky plechů, kde šroub zvládne vytvořit otvor i závit v jedné operaci, čímž výrazně zkracuje dobu montáže. Zápustná hlava eliminuje vyčnívající prvky, což je výhodné pro estetické spoje nebo následné vrstvení materiálů.

Oblast použití / Příklady aplikací:

• Montáž sádrokartonových konstrukcí (propojování ocelových profilů).
• Výroba a instalace vzduchotechnických potrubí.
• Klempířské práce a upevňování tenkých plechů k ocelovým nosníkům.
• Výroba rozvaděčů a kovových skříní.
• Automobilový průmysl a výroba nástaveb.

Montáž a údržba:

Pro montáž se doporučuje použití elektrického nebo pneumatického šroubováku s plynulou regulací otáček a nastavitelným hloubkovým dorazem. Je nutné zvolit správnou velikost křížového bitu Phillips, aby se předešlo poškození drážky. Při vrtání do silnějších materiálů je třeba dbát na nepřekročení maximální vrtací kapacity definované pro daný průměr dříku a délku vrtací špičky.
