Šroub TEX šestihranný s límcem DIN 7504K 6,3x50 pozink+podložka

Šroub TEX šestihranný s límcem DIN 7504K 6,3x50 pozink + podložka

Samovrtný šroub typu TEX se šestihrannou hlavou s límcem a namontovanou těsnicí podložkou s gumou (EPDM). Tento spojovací prvek je vyroben z tepelně zpracované cementační nebo kalené oceli s povrchovou úpravou galvanickým bílým zinkem. Konstrukce šroubu kombinuje vrtací hrot, který eliminuje potřebu předvrtání, a samořezný závit do plechu (ST 6,3). Integrovaný límec pod hlavou ve spojení s podložkou zajišťuje rozložení tlaku a vysokou těsnost spoje vůči vlhkosti.

Alternativní označení a identifikace

• PID: 868726
• Typové označení: S-06,3/050 SV ZB+P
• Normativní ekvivalenty: DIN 7504K (případně DIN 7504-K), ISO 15480, ČSN 021223 (ČSN 21223)
• Zápis rozměru: 6,3x50 mm, ST 6,3 x 50

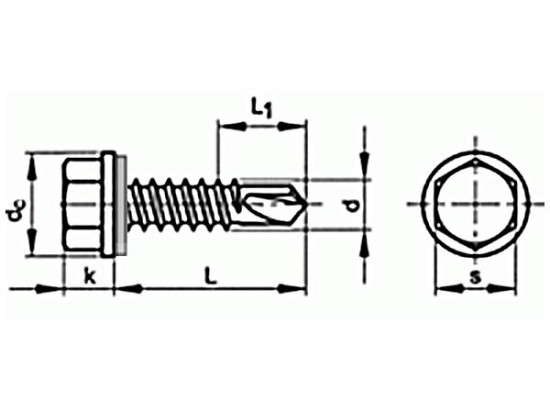

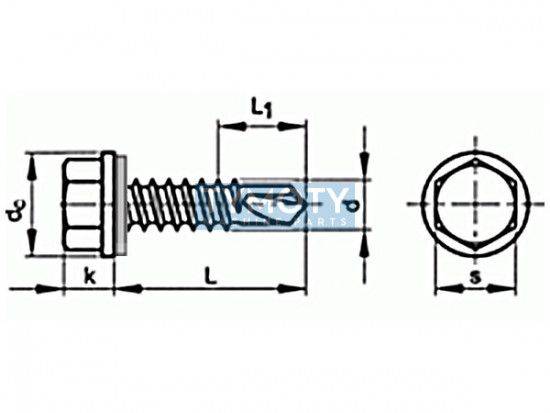

Geometrie a konstrukce

• Vrtací hrot: Speciální geometrie špičky určená pro vrtání do plechů a tenkostěnných ocelových profilů v jedné operaci.
• Šestihranná hlava s límcem: Umožňuje bezpečný přenos krouticího momentu pomocí nástrčného klíče (velikost 10 mm) a zvyšuje stabilitu při montáži.
• Těsnicí podložka: Kombinace ocelového výlisku a elastomeru pro pružné a vodotěsné spojení.
• Závit: Jednochodý samořezný závit optimalizovaný pro pevné ukotvení v kovovém podkladu.

Konstrukční vlastnosti

Šroub je navržen pro vysokou vrtací schopnost, která je limitována tloušťkou materiálu odpovídající délce vrtací části hrotu. Povrchová úprava bílým zinkem poskytuje základní antikorozní ochranu vhodnou pro vnitřní i chráněné venkovní prostředí. Přesné provedení podle DIN 7504-K garantuje mechanickou odolnost při vysokých otáčkách utahovacího nářadí.

Oblast použití a příklady aplikací

• Montáž střešních krytin a opláštění budov (trapézové plechy, sendvičové panely).
• Spojování plechových dílů bez nutnosti předvrtávání otvorů.
• Výroba a montáž ocelových konstrukcí z tenkostěnných profilů.
• Všeobecné klempířské a zámečnické práce vyžadující těsný spoj.
