Šroub TEX šestihranný s límcem DIN 7504K 6,3x22 pozink+podložka

Šroub TEX šestihranný s límcem DIN 7504K 6,3x22 pozink + podložka

Samovrtný šroub (známý jako TEX) s šestihrannou hlavou a integrovaným límcem představuje vysoce efektivní spojovací prvek pro upevňování plechů a tenkostěnných ocelových profilů. Konstrukce šroubu kombinuje vrtací hrot, který eliminuje potřebu předvrtání, a samořezný závit pro vytvoření pevného spoje v jednom pracovním kroku. Součástí šroubu je ocelová podložka s nalisovaným gumovým těsněním, která zajišťuje hydroizolaci spoje a tlumí vibrace.

Alternativní označení a identifikace:

• Kód produktu: 868721
• Typové označení: S-06,3/022 SV ZB+P
• Normativní ekvivalenty: DIN 7504 K, DIN 7504 KP, ISO 15480, ČSN 21223
• Zápis rozměru: ST 6,3 x 22 mm

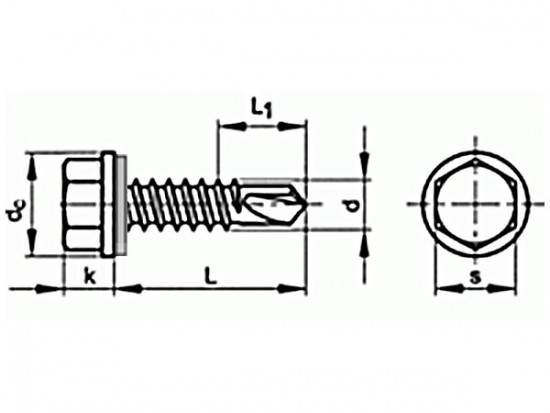

Geometrie a konstrukce

• Vrtací hrot: Optimalizovaný tvar pro rychlý průnik ocelovým plechem bez deformace materiálu.
• Šestihranná hlava s límcem: Provedení "K" (límec) zvyšuje dosedací plochu a umožňuje bezpečný přenos krouticího momentu pomocí klíče nebo nástrčné hlavice (ořechu).
• Samořezný závit: Závit do plechu s vysokým stoupáním pro rychlou montáž a vysokou odolnost proti vytržení.
• Těsnicí podložka: Kombinace oceli a gumy (často EPDM) zajišťuje těsnost proti atmosférickým vlivům a vlhkosti.

Konstrukční vlastnosti:

Šroub je vyroben z cementační nebo kalené oceli, což zaručuje dostatečnou tvrdost vrtacího hrotu pro penetraci do kovových materiálů. Povrchová úprava bílým zinkem poskytuje standardní protikorozní ochranu vhodnou pro běžné průmyslové a stavební prostředí. Integrovaný límec pod šestihrannou hlavou efektivně rozkládá tlak při dotažení, čímž brání poškození podložky nebo upevňovaného materiálu.

Oblast použití / Příklady aplikací:

• Montáž střešních krytin a fasádních plechů k ocelovým konstrukcím.
• Vzájemné spojování plechů bez nutnosti předvrtání.
• Upevňování klempířských prvků a doplňků v exteriéru.
• Průmyslová výroba kontejnerů, hal a ocelových skeletů.

Montáž a údržba:

Pro montáž se doporučuje použití elektrického nebo akumulátorového šroubováku s nastavením odpovídajících otáček (v závislosti na tloušťce plechu a typu vrtacího hrotu). Je nutné použít nástrčný nástavec (ořech) velikosti 10 mm. Šroub by měl být dotažen tak, aby se gumové těsnění podložky mírně stlačilo, ale nedošlo k jeho vytlačení mimo obvod ocelové části podložky, čímž se zajistí maximální těsnost spoje.
