Šroub TEX šestihranný s límcem DIN 7504K 6,3x140 pozink

Šroub TEX šestihranný s límcem DIN 7504K 6,3x140 pozink

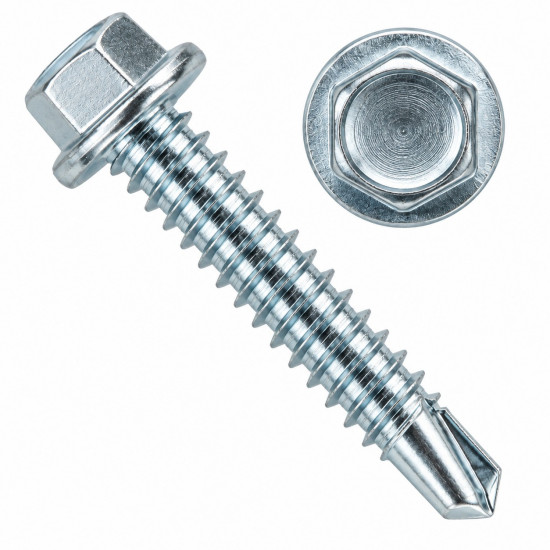

Samovrtný šroub (TEX) se šestihrannou hlavou a integrovaným límcem (přírubou) je vysoce pevnostní spojovací prvek určený pro přímé spojování kovových materiálů bez nutnosti předvrtání. Šroub je vyroben z kalené cementační oceli s povrchovou úpravou galvanickým zinkem, což zajišťuje základní antikorozní ochranu a vysokou mechanickou odolnost dříku i vrtací špičky.

Alternativní označení a identifikace:

• PID: 868671
• Normy: DIN 7504K, ISO 15480, ČSN 021223
• Ekvivalenty: Samovrtná skrutka TEX podľa ISO 15480, DIN7504-K
• Označení závitu: ST 6,3 (odpovídá jmenovitému průměru 6,3 mm)

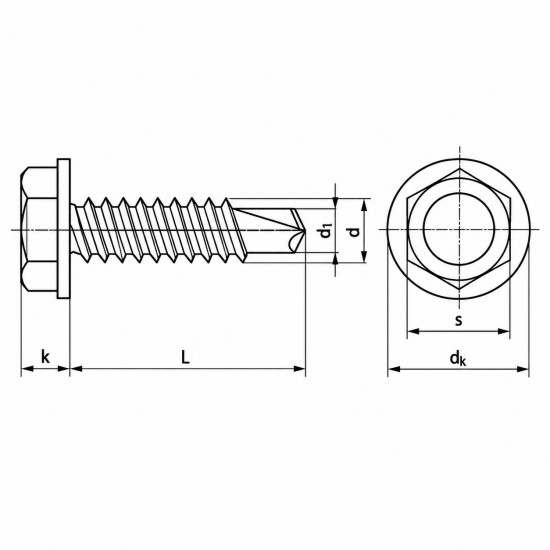

Konstrukční vlastnosti a geometrie

• Vrtací hrot: Speciálně tvarovaná špička schopná penetrace plechu o síle od 2,0 mm do 6,0 mm bez deformace dříku.
• Šestihranná hlava s límcem: Integrovaná příruba pod hlavou zvětšuje dosedací plochu, čímž eliminuje potřebu samostatné podložky a lépe rozkládá přítlačnou sílu.
• Typ závitu: Samořezný závit ST pro plechy a tenkostěnné profily.
• Pohon: Šestihran o velikosti 10 mm pro bezpečný přenos krouticího momentu při montáži nástrčným klíčem.

Oblast použití a příklady aplikací

Produkt je primárně určen pro montáž ocelových konstrukcí, opláštění hal, montáž trapézových plechů a upevňování profilů k nosným ocelovým prvkům. Díky vrtací schopnosti do 6 mm tloušťky materiálu nachází široké uplatnění v kovovýrobě, zámečnictví a při realizaci montovaných staveb.

Pokyny k aplikaci

Montáž se provádí pomocí elektrického nebo akumulátorového rázového utahováku či vrtačky s příslušným nástrčným nástavcem (vel. 10). Při aplikaci je nutné dodržet kolmý směr šroubu k povrchu materiálu, aby nedošlo k poškození vrtacího hrotu nebo stržení závitu v materiálu. Maximální vrtací kapacita 6 mm nesmí být překročena, aby byl zajištěn správný odvod třísek.
