Šroub TEX šestihranný s límcem DIN 7504K 5,5x50 pozink

Šroub TEX šestihranný s límcem DIN 7504K 5,5x50 pozink

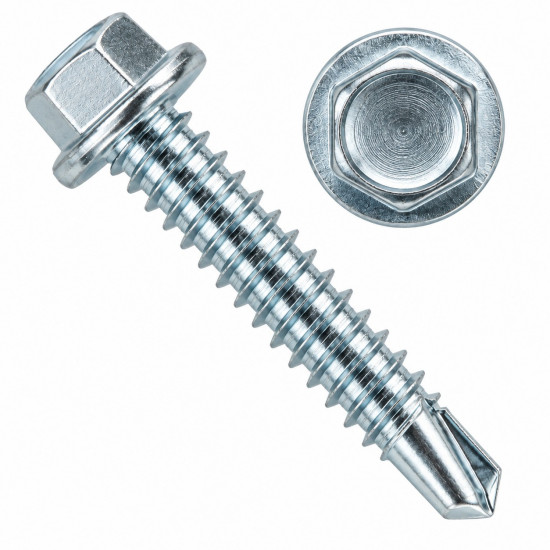

Samovrtný šroub typu TEX se šestihrannou hlavou s integrovaným límcem je vysoce výkonný spojovací prvek určený pro přímou montáž do kovových konstrukcí. Šroub je vyroben z kalené uhlíkové oceli a opatřen galvanickou vrstvou zinku pro základní antikorozní ochranu. Konstrukce kombinuje vrtací špičku, která nahrazuje vrták, a závitotvornou část, která fixuje spoj v jediném pracovním kroku.

Alternativní označení a identifikace:

• DIN: 7504K (písmeno K značí provedení se šestihrannou hlavou)
• ISO: 15480
• ČSN: 021223
• PID: 868647
• Kódové označení: S-05,5/050 SV ZB, ST 5,5 x 50
• Ekvivalenty: Samovrtný šroub se šestihrannou hlavou a přírubou

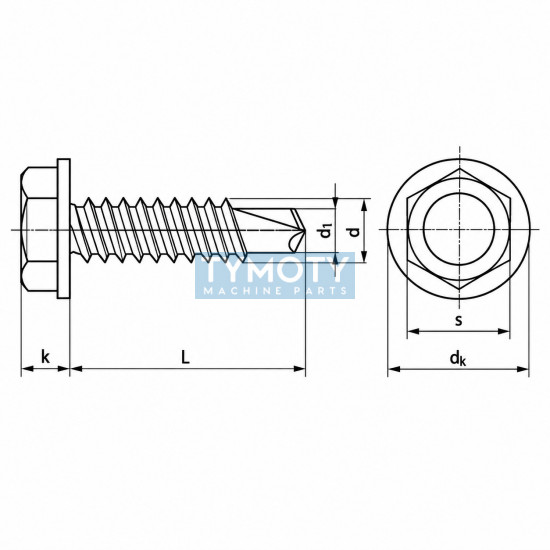

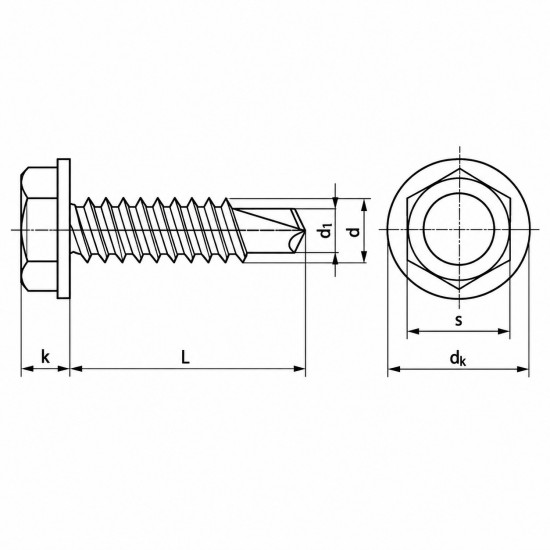

Konstrukční vlastnosti a geometrie

• Šestihranná hlava s límcem: Integrovaná podložka (límec) zvyšuje dosedací plochu šroubu, čímž zajišťuje lepší rozložení tlaku a brání prohnutí tenkostěnných plechů.
• Samovrtná špička č. 5: Speciálně profilovaný hrot určený pro vyšší tloušťky materiálu, umožňující vrtání bez předvrtání.
• Závit ST: Hrubší závit určený pro zařezání do ocelových plechů a profilů.
• Materiálové složení: Tepelně zpracovaná (kalená) ocel s vysokou pevností v tahu a střižnou odolností.

Technická specifikace a funkční charakteristika

Tento šroub je optimalizován pro aplikace, kde je vyžadována vysoká rychlost montáže při zachování mechanické stability spoje. Vrtací špička je navržena tak, aby odváděla třísky materiálu pryč ze záběru a minimalizovala zahřívání šroubu při vrtání. Maximální tloušťka provrtávaného materiálu činí 5,25 mm, což odpovídá standardům pro vrtací špičky vyšších řad (označení č. 5).

Oblast použití / Příklady aplikací

• Kovové konstrukce: Spojování ocelových plechů a tenkostěnných profilů (např. C a Z profily).
• Střešní krytiny: Montáž trapézových plechů a sendvičových panelů k nosným ocelovým prvkům.
• Stavebnictví: Instalace montážních systémů, vzduchotechniky a kabelových tras na ocelové skelety.
• Kovovýroba: Sestavování ocelových kontejnerů, hal a oplocení.

Montáž a údržba

Pro správnou instalaci je nezbytné použít elektrický nebo akumulátorový šroubovák s nastavitelným krouticím momentem a vhodnou nástrčnou hlavicí (ořech). Doporučuje se dodržovat optimální otáčky v závislosti na tloušťce provrtávaného ocelového materiálu, aby nedošlo k otupení vrtací špičky nebo k tepelnému poškození materiálu. Po dotažení by měl límec hlavy plně dosedat na spojovaný povrch.
