Šroub TEX šestihranný s límcem DIN 7504K 4,2x32 pozink

Šroub TEX šestihranný s límcem DIN 7504K 4,2x32 pozink

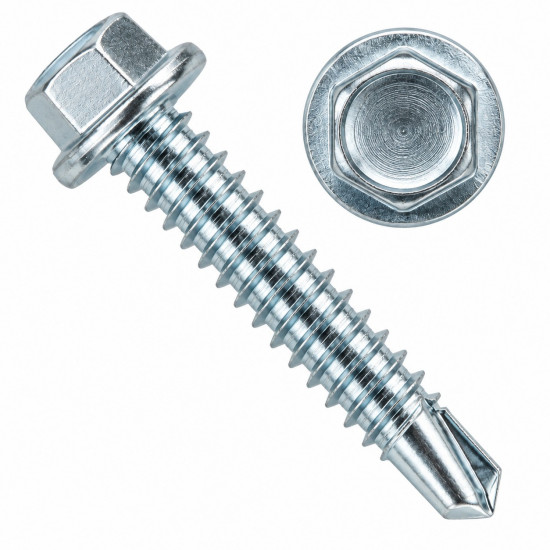

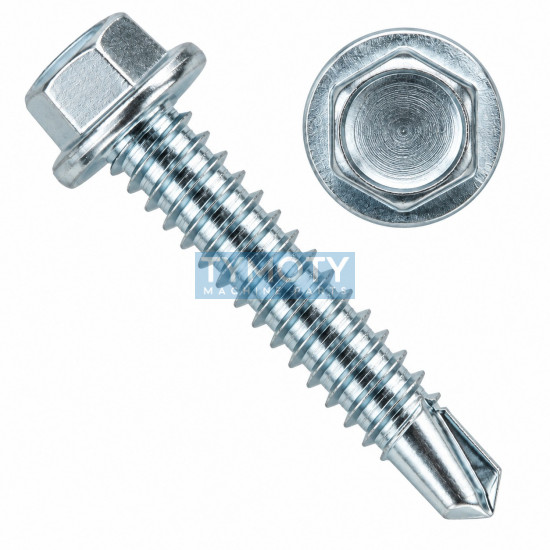

Samovrtný šroub typu TEX se šestihrannou hlavou a integrovanou podložkovou dosedací plochou (límcem) je určen pro spojování ocelových plechů a tenkostěnných profilů. Tento spojovací prvek integruje vrtací špičku, která v jednom pracovním kroku zajišťuje vytvoření otvoru a následné vyřezání závitu bez nutnosti předvrtání. Šroub je vyroben z kalené oceli s povrchovou úpravou galvanickým zinkem pro základní antikorozní ochranu.

Alternativní označení a identifikace

• Katalogové číslo (PID): 868620
• Normy: DIN 7504K, ISO 15480, ČSN 21223
• Označení typu: S-04,2/032 SV ZB, TEX šroub se šestihrannou hlavou
• Ekvivalenty: Sheet metal screws, Hexagon head tapping screws, Self-drilling tapping screws

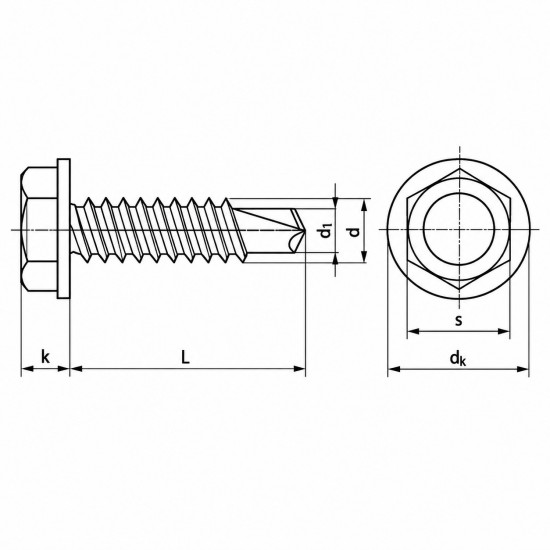

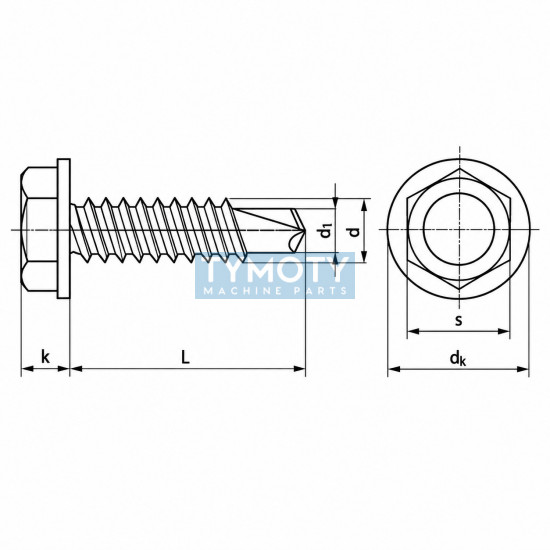

Geometrie a konstrukce

• Hlava: Šestihranná s integrovaným límcem pro lepší přenos utahovacího momentu a zvětšení dosedací plochy.
• Závit: Typ ST (závit do plechu) s konstantním stoupáním po celé délce dříku.
• Špička: Vrtací špička č. 4, optimalizovaná pro vyšší tloušťky materiálu.
• Materiál: Kalená ocel s vysokou pevností v tahu a smyku.

Konstrukční vlastnosti

• Vysoká účinnost vrtání: Špička č. 4 umožňuje proražení plechů do celkové tloušťky až 3 mm v závislosti na tvrdosti podkladu.
• Mechanická odolnost: Integrovaný límec nahrazuje podložku, rozděluje upínací sílu na větší plochu a zabraňuje deformaci plechu.
• Antikorozní ochrana: Galvanické zinkování chrání šroub proti vzdušné vlhkosti a běžným vnějším vlivům.

Oblast použití

• Upevňování kovových konstrukcí a profilů ve stavebnictví.
• Klempířské práce a montáž střešních krytin bez požadavku na těsnicí gumu.
• Výroba kontejnerů, karoserií a vzduchotechnických rozvodů.
• Spojování tenkostěnných ocelových profilů bez přípravy otvorů.

Pokyny k aplikaci

• Montážní nástroj: Vyžaduje použití nástrčného klíče (ořechu) příslušné velikosti pro šestihranné hlavy.
• Utahování: Doporučuje se použití rázového utahováku nebo vrtačky s nastavitelným momentem, aby nedošlo k přetažení závitu v tenkém materiálu.
• Tloušťka materiálu: Pro správnou funkci musí být celková tloušťka spojovaných dílů v rozmezí 1,75 mm až 3 mm.
