Šroub TEX šestihranný s límcem DIN 7504K 3,9x9,5 pozink

Samovrtný ocelový šroub TEX se šestihrannou hlavou s límcem podle DIN 7504K o rozměru 3,9x9,5 mm, pozinkovaný. Určen pro spojování plechů o tloušťce 0,7 až 2,4 mm bez nutnosti předvrtání.

Výrobce:: Nezařazené
Kód artiklu:: 868607
Katalogové číslo:: S-03,9/009 SV ZB
EAN:: 8591530164758
Množství skladem: 690 ks
Skladem u dodavatele: 54001 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 22. 7. 2026

Cena s DPH 0,40 Kč

Cena bez DPH 0,33 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	0,33 Kč	0,40 Kč	0,40 Kč
100 ks	0,26 Kč	0,32 Kč	32,00 Kč
200 ks	0,23 Kč	0,28 Kč	56,00 Kč
400 ks	0,20 Kč	0,24 Kč	96,00 Kč
1000 ks	0,17 Kč	0,20 Kč	200,00 Kč
2000 ks	0,15 Kč	0,18 Kč	360,00 Kč

Popis produktu

Šroub TEX šestihranný s límcem DIN 7504K 3,9x9,5 pozink

Samovrtný šroub (označovaný jako TEX) podle normy DIN 7504-K představuje vysoce efektivní spojovací prvek pro upevňování ocelových plechů a tenkostěnných profilů. Konstrukce šroubu kombinuje vrtací špičku, samořezný závit a šestihrannou hlavu s integrovaným límcem, což umožňuje vrtání, řezání závitu a dotažení v rámci jediné pracovní operace bez nutnosti předvrtávání. Použitá vrtací špička typu 3 je optimalizována pro přímou montáž do kovových konstrukcí v definovaném rozsahu tloušťek.

Alternativní označení a identifikace

PID: 94100
Označení výrobce: 868607
Kódové značení: S-03,9/009 SV ZB
Normativní ekvivalenty: DIN 7504-K, ISO 15480, ČSN 21223

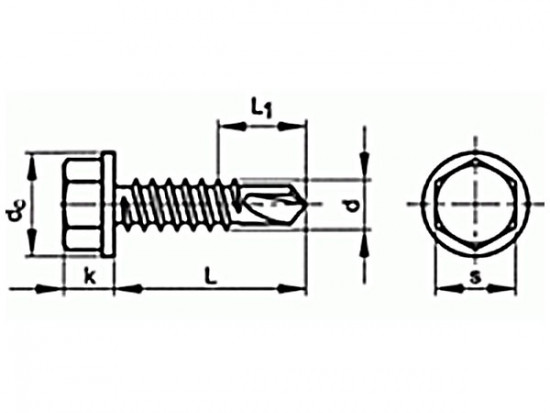

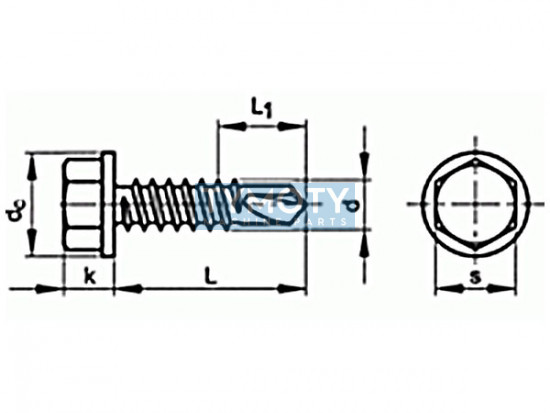

Geometrie a konstrukce

Vrtací špička: Provedení typ 3 pro optimální průnik materiálem bez deformace plechu.
Konstrukce hlavy: Šestihranná hlava s dosedací přírubou (límcem) zajišťuje roznesení přítlačného tlaku a zabraňuje vytržení šroubu.
Typ závitu: Samovrtný závit ST (podle normy pro závity do plechu) pro pevné a vibračně odolné spojení.
Materiál: Zušlechtěná ocel s povrchovou úpravou galvanickým zinkem pro ochranu proti korozi.

Parametr	Hodnota
Průměr závitu (d)	3,9 mm
Délka šroubu (L)	9,5 mm
Norma DIN	7504K
Norma ISO	15480
Norma ČSN	21223
Vrtací kapacita (síla plechu)	0,7 – 2,4 mm
Typ vrtací špičky	Typ 3
Tvar hlavy	Šestihranná s límcem
Materiál	Ocel
Povrchová úprava	Zinek bílý
Typ závitu	Do plechu (ST)

Oblast použití / Příklady aplikací

Montáž plechového opláštění na ocelové konstrukce.
Spojování tenkostěnných ocelových profilů v kovovýrobě.
Instalace vzduchotechnických potrubí a kabelových tras.
Výroba a montáž technických sestav z pozinkovaných plechů.

Montáž a údržba

Montáž se provádí pomocí nástrčného klíče (ořechu) příslušného rozměru pro šestihranné hlavy. Je nutné dodržet maximální povolenou tloušťku vrtaného materiálu (2,4 mm), aby nedošlo k poškození vrtací špičky. Šroub nevyžaduje předchozí důlčíkování ani předvrtávání. Pro dosažení těsnosti spoje lze šroub doplnit o podložku s těsnicí gumou EPDM, ačkoliv primární konstrukce dle DIN 7504K je určena pro přímé dosednutí příruby.

Způsoby balení

Název	Množství	Skladem
ks	1	690
B0100	100	0
B0200	200	0
B0400	400	0
B1000	1000	0
B2000	2000	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Délka L (mm)	9,5
Materiál	ocel
Norma ČSN	21223
Norma DIN	7504K
Norma ISO	15480
Pevnostní třída	ostatní
Povrchová úprava	zinek bílý
Průměr d (mm)	3,9
Tvar hlavy	šestihranná s límcem
Typ závitu	do plechu
