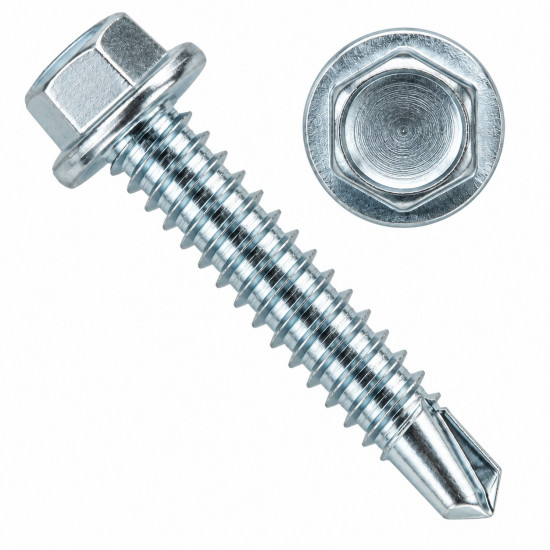

Šroub TEX šestihranný s límcem DIN 7504K 3,5x16 pozink

Samovrtný ocelový šroub TEX s šestihrannou hlavou s límcem, pozinkovaná ocel, ISO 15480, ČSN 021223, DIN 7504K.

Výrobce:: Nezařazené
Kód artiklu:: 868603
Katalogové číslo:: S-03,5/016 SV ZB
EAN:: 8591530164710
Množství skladem: 295 ks
Skladem u dodavatele: 11161 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Zboží doručíme 17. 9. 2026

Cena s DPH 0,51 Kč

Cena bez DPH 0,42 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	0,42 Kč	0,51 Kč	0,51 Kč
200 ks	0,30 Kč	0,36 Kč	72,00 Kč
500 ks	0,21 Kč	0,26 Kč	130,00 Kč
1000 ks	0,19 Kč	0,23 Kč	230,00 Kč
2000 ks	0,17 Kč	0,20 Kč	400,00 Kč
4000 ks	0,15 Kč	0,18 Kč	720,00 Kč

Popis produktu

Šroub TEX samovrtný DIN 7504K, 3,5x16, šestihranná hlava s límcem, pozinkovaný

Samovrtný šroub (známý pod označením TEX) se šestihrannou hlavou a integrovaným límcem představuje vysoce efektivní spojovací prvek pro upevňování plechů a tenkostěnných ocelových profilů. Konstrukce šroubu kombinuje vrtací špičku, která nahrazuje vrták, a samořezný závit typu ST, jenž si při zašroubování sám vytvoří odpovídající vnitřní závit v materiálu. Vyroben je z kalené oceli s povrchovou úpravou galvanickým zinkováním pro základní antikorozní ochranu.

Alternativní označení a identifikace:

Kód produktu: 868603
Typové označení: S-03,5/016 SV ZB
Normy: DIN 7504K, ISO 15480, ČSN 021223 (ekvivalenty)
Ostatní: Šroub TEX 3,5x16 šestihran s podložkou, Self-drilling tapping screw hex head with flange

Konstrukční prvky a geometrie

Šestihranná hlava s límcem: Umožňuje bezpečný přenos krouticího momentu a zajišťuje optimální rozložení přítlačné síly bez nutnosti použití samostatné podložky.
Vrtací špička typu 3: Speciálně tvarovaný hrot určený pro přímý průnik do kovu v jedné operaci.
Závit do plechu (ST): Standardizovaný závit pro samovrtné šrouby zajišťující vysokou odolnost proti vytržení.
Materiálové provedení: Zušlechtěná ocel s povrchovou úpravou bílý zinek.

Parametr	Hodnota
Průměr závitu (d)	3,5 mm
Délka šroubu (L)	16 mm
Norma DIN	7504K
Norma ISO	15480
Norma ČSN	021223
Vrtací kapacita (síla plechu)	0,7 až 2,25 mm
Typ hlavy	Šestihranná s límcem
Typ závitu	ST (do plechu)
Materiál	Ocel, kalená
Povrchová úprava	Zinek bílý (galvanický)

Oblast použití a příklady aplikací

Šroub je určen pro suchou výstavbu, montáž ocelových konstrukcí a opláštění. Je ideální pro spojování dvou nebo více plechů nad sebou nebo pro upevňování komponent k tenkostěnným profilům. Typické využití zahrnuje vzduchotechniku, výrobu kontejnerů, montáž plechových střech a fasádních systémů, kde je vyžadována rychlost montáže bez předvrtání.

Montáž a údržba

Instalace se provádí pomocí utahovacího nářadí s nástrčným klíčem (ořechem) příslušné velikosti. Pro optimální výkon vrtací špičky je nutné dodržet doporučené otáčky a přítlak, aby nedošlo k přehřátí hrotu před dokončením průniku. Šroub není určen pro montáž do nerezových ocelí nebo extrémně tvrdých legovaných plechů nad rámec stanovené vrtací kapacity 2,25 mm. V případě požadavku na vodotěsnost spoje lze doplnit o těsnicí podložku s EPDM pryží.

Způsoby balení

Název	Množství	Skladem
ks	1	295
B0200	200	0
B0500	500	0
B1000	1000	0
B2000	2000	0
B4000	4000	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

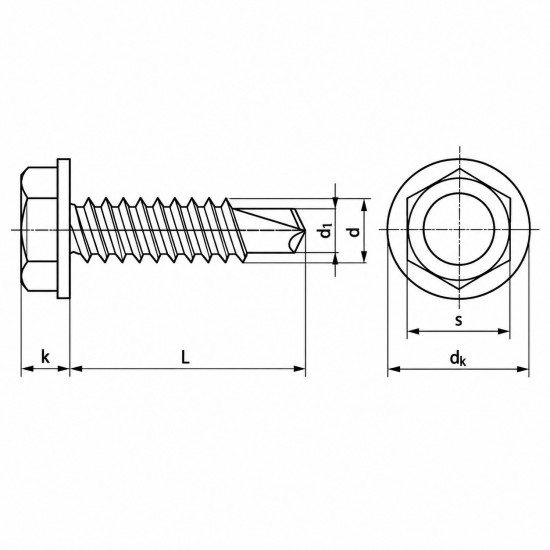

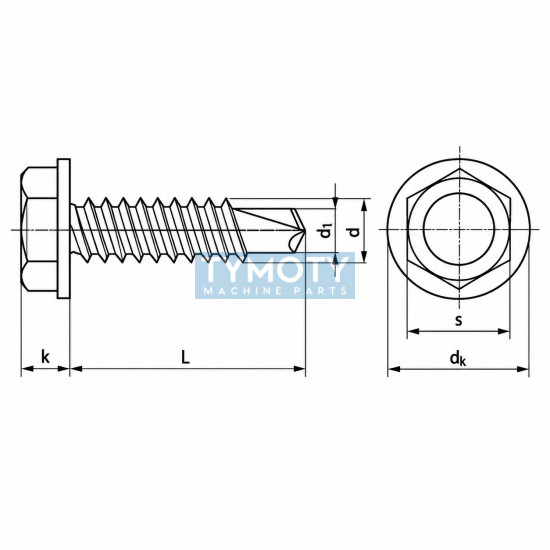

Parametry

Délka L (mm)	16
Materiál	ocel
Norma ČSN	21223
Norma DIN	7504K
Norma ISO	15480
Pevnostní třída	cementačně kalená
Povrchová úprava	zinek bílý
Průměr dk (mm)	8,3
Průměr d (mm)	3,5
Průměr d1 (mm)	2,8
Šířka s (mm)	5,5
Tvar hlavy	šestihranná s límcem
Typ závitu	ST - do plechu
Výška k (mm)	3,4
