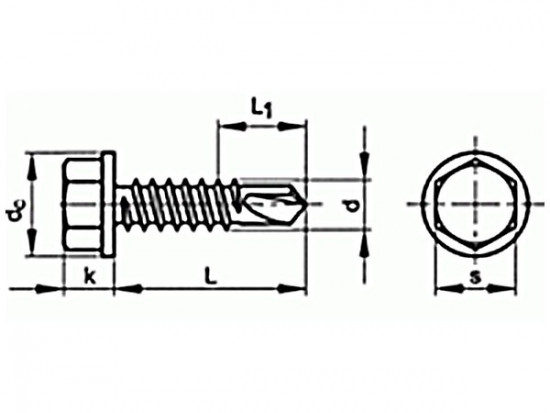

Šroub TEX šestihranný s límcem DIN 7504K 3,5x13 pozink

Šroub TEX šestihranný s límcem DIN 7504K 3,5x13 pozink

Samovrtný šroub (označovaný jako TEX) s šestihrannou hlavou a integrovaným límcem, vyrobený dle normy DIN 7504K. Tento spojovací prvek je konstruován pro efektivní spojování ocelových plechů a tenkostěnných profilů, kde v jedné operaci zajišťuje vyvrtání otvoru, vytvoření závitu a pevné spojení materiálů bez nutnosti předchozího vrtání.

Alternativní označení a identifikace

• ISO: 15480
• ČSN: 021223
• Kód náhrady: S-03,5/013 SV ZB
• PID: 868602

Konstrukční vlastnosti

• Vrtací špička: Provedení typu 3, které je optimalizováno pro vrtání do plechů o tloušťce 0,7 mm až 2,25 mm.
• Geometrie hlavy: Šestihranná hlava s přírubou (límcem) zajišťuje vyšší přítlačnou plochu a eliminuje potřebu samostatné podložky u standardních spojů.
• Typ závitu: Samovrtný závit ST (dle DIN 7970), určený do plechu.
• Materiál: Kalená ocel se zinkovaným povrchem pro základní ochranu proti korozi.

Oblast použití / Příklady aplikací

• Spojování ocelových plechů v klempířských a fasádních systémech.
• Montáž tenkostěnných ocelových profilů a konstrukcí.
• Výroba vzduchotechnických potrubí a krytování strojních zařízení.
• Upevňování kovových prvků k nosným ocelovým konstrukcím v rámci vrtací kapacity.

Montáž a údržba

Montáž se provádí pomocí utahovacího nástavce (gola hlavice nebo magnetického bitu) odpovídajícího rozměru hlavy. Je nutné dodržet kolmost k podkladu a optimální přítlak, aby vrtací špička typu 3 efektivně odebrala třísku. Maximální tloušťka spojovaného materiálu nesmí překročit stanovenou vrtací kapacitu 2,25 mm.
