Šroub TEX Phillips DIN 7504N 4,8x38 pozink

Šroub TEX phillips DIN 7504N 4,8x38 pozink

Samovrtný šroub TEX (vrtací šroub) s válcovou zaoblenou hlavou a křížovou drážkou Phillips je vysoce efektivní spojovací prvek navržený pro přímou montáž do kovových konstrukcí bez nutnosti předvrtání. Díky integrované vrtací špičce a závitu pro plech šroub v rámci jedné operace vyvrtá otvor, vyřízne závit a vytvoří pevný spoj. Je vyroben z cementované oceli s povrchovou úpravou galvanickým zinkem, což zajišťuje vysokou tvrdost povrchu (560 HV) a základní korozní odolnost.

Alternativní označení a identifikace:

Tento produkt je identifikován pod kódem PID 868780. Mezi ekvivalentní a alternativní zápisy patří: ISO 15481, EN ISO 15481, ST 4,8x38 -H, S-04,8/38 SV VH, DIN 7504 N, DIN7504N-ISO15481. V obchodní praxi bývá označován také jako samovrtný šroub s plochou hlavou nebo texa s křížovou drážkou.

Konstrukční vlastnosti a složení:

• Materiál: Cementovaná ocel s povrchovou tvrdostí minimálně 560 HV pro efektivní průnik materiálem.

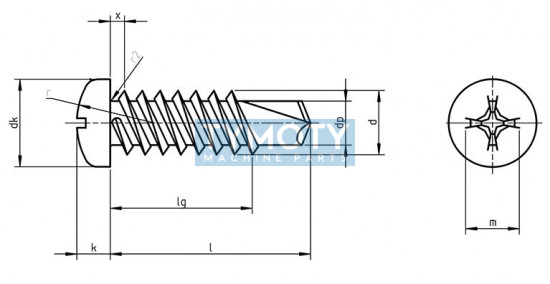

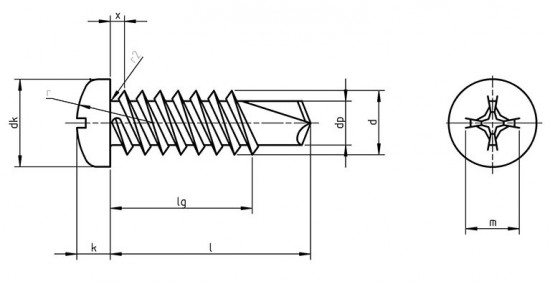

• Geometrie hlavy: Válcová zaoblená hlava (Pan Head) podle normy DIN 7504N / ISO 15481.
• Pohon: Křížová drážka Phillips (typ H) pro stabilní přenos krouticího momentu.
• Vrtací špička: Speciální konstrukce špičky umožňuje vrtání do ocelových plechů v rozsahu 1,75 mm až 4,4 mm.
• Povrchová úprava: Galvanický zinek (gal Zn) zajišťuje ochranu proti vzdušné vlhkosti a oxidaci.

Oblast použití / Příklady aplikací:

Šrouby jsou určeny pro spojování kovových prvků, upevňování plechů k tenkostěnným profilům a montáže v kovovýrobě. Jsou ideální pro instalace v interiérech a chráněných exteriérech, kde je vyžadována rychlá montáž bez předvrtání. Typické využití zahrnuje montáž vzduchotechniky, opláštění nebo upevňování komponent v automobilovém a elektrotechnickém průmyslu.

Montáž a údržba:

Při aplikaci je nutné použít elektrické nebo pneumatické nářadí s odpovídajícím bitem Phillips a nastaveným přítlakem. Je důležité nepřekročit maximální vrtací kapacitu 4,4 mm, aby nedošlo k otupení nebo zlomení vrtací špičky. Šroub musí být montován kolmo k rovině materiálu pro zajištění správné funkce závitu.
