Šroub TEX Phillips DIN 7504N 4,8x22 nerez A2

Šroub TEX phillips DIN 7504N 4,8x22 nerez A2

Samovrtný šroub (známý pod označením TEX) s válcovou zaoblenou hlavou (pan head) a křížovou drážkou Phillips, vyrobený z nerezové oceli třídy A2. Tento spojovací prvek je navržen pro efektivní spojování plechů a tenkostěnných profilů v jednom pracovním kroku, kdy integrovaná vrtací špička zajišťuje vytvoření otvoru, vytvarování závitu a upevnění spoje bez nutnosti předchozího vrtání.

Alternativní označení a identifikace:

• PID: 899582
• Normy: DIN 7504N, ISO 15481 (ekvivalentní norma)
• Typové označení: S-04,8/22 SV VH A2
• Alternativní zápis: DIN 7504 N, DIN7504N 4.8x22, Šroub samovrtný 4.8 x 22 mm

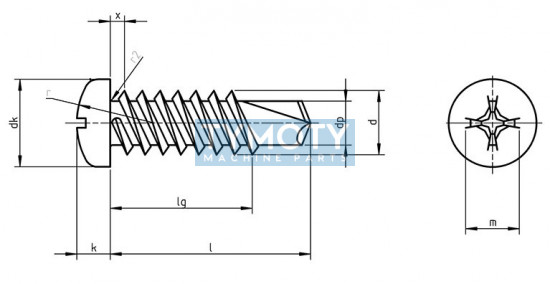

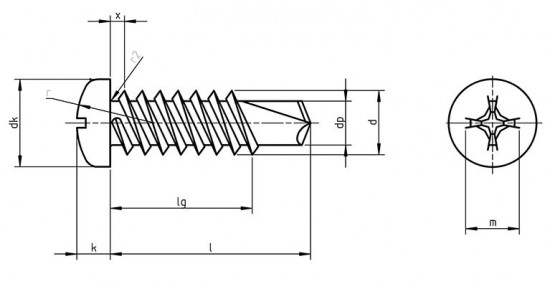

Konstrukční vlastnosti a geometrie

• Vrtací špička: Speciálně tvarovaný hrot s funkcí vrtáku, určený pro vrtání do kovových materiálů v rámci stanovené vrtací kapacity.
• Válcová zaoblená hlava: Konstrukce typu "pan head" (tvar N dle DIN 7504) zajišťuje dostatečnou přítlačnou plochu bez nutnosti zapuštění do materiálu.
• Drážka Phillips: Křížová drážka PH2 pro stabilní přenos krouticího momentu při montáži.
• Materiálové složení: Nerezová ocel A2 (AISI 304), poskytující vysokou odolnost proti korozi ve venkovním a vlhkém prostředí.
• Závit: Standardní závit pro samořezné šrouby do plechu, probíhající po většině délky dříku.

Technická specifikace

Šroub je vyroben z austenitické nerezové oceli A2, která je vhodná pro použití v prostředí, kde dochází ke kontaktu s vlhkostí. Je však nutné zohlednit tvrdost spojovaného materiálu; nerezové samovrtné šrouby jsou určeny primárně pro hliníkové plechy nebo měkčí ocelové konstrukce, pokud není špička opatřena speciálním kaleným břitem z uhlíkové oceli (bi-metal).

Oblast použití / Příklady aplikací

• Montáž plechových krytin a opláštění budov.
• Výroba a montáž hliníkových konstrukcí a rámů.
• Upevňování komponent v korozivním prostředí (venkovní aplikace, chemické provozy).
• Práce s tenkostěnnými profily bez nutnosti přípravy otvorů.

Montáž a údržba

Při instalaci se doporučuje použití elektrického nebo akumulátorového nářadí s nastavitelnou hloubkovou zarážkou nebo momentovou spojkou, aby nedošlo k přetažení závitu v tenkém materiálu nebo k poškození křížové drážky. Je nutné dodržet kolmost šroubu k povrchu materiálu pro správnou funkci vrtací špičky. Otáčky by měly být přizpůsobeny průměru šroubu a tloušťce vrtaného materiálu v souladu s technickými listy výrobce.
