Šroub TEX Phillips DIN 7504N 4,8x13 pozink

Šroub TEX phillips DIN 7504N 4,8x13 pozink

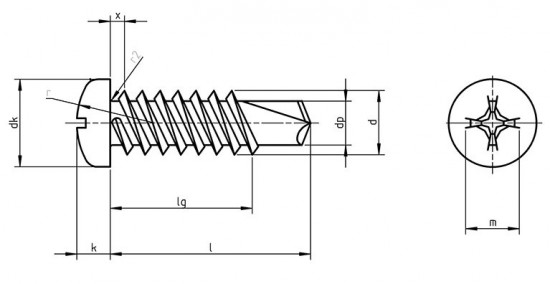

Samovrtný šroub TEX (vrtací šroub) s válcovou zaoblenou hlavou a křížovou drážkou Phillips, vyrobený z cementované oceli. Produkt odpovídá normám DIN 7504N a ISO 15481 a je určen pro přímou montáž do ocelových plechů a profilů. Integrovaná vrtací špička umožňuje vytvoření otvoru, vytvarování závitu a upevnění spoje v jedné pracovní operaci, což výrazně zvyšuje produktivitu montáže.

Alternativní označení a identifikace:

• Kód produktu (PID): 868774
• Normy: DIN 7504N, ISO 15481, EN ISO 15481
• Označení typu: S-04,8/13 SV VH
• Technický popis: ISO 15481 steel ST 4,8 x 13 -H zinc plated gal Zn
• Ekvivalenty: Samovrtný šroub ST 4,8x13 -H, Self-drilling tapping screws

Složení a vlastnosti:

• Materiál: Vysoce kvalitní cementovaná ocel.
• Povrchová úprava: Galvanické zinkování (gal Zn) pro základní antikorozní ochranu.
• Mechanické vlastnosti: Tvrdost povrchu dosahuje minimálně 560 HV, což zajišťuje integritu vrtací špičky při průniku materiálem.
• Geometrie hlavy: Válcová zaoblená hlava (Pan Head) poskytující dostatečnou dosedací plochu.
• Typ pohonu: Křížová drážka Phillips (H) pro stabilní přenos krouticího momentu.

Technická specifikace a konstrukční vlastnosti:

Geometrie vrtací špičky je navržena tak, aby eliminovala sklouznutí šroubu při zahájení vrtání. Šroub je opatřen závitem pro plech, který prochází celou délkou dříku až k vrtací části. Konstrukce podle DIN 7504N zaručuje, že vrtací kapacita ± 4,4 mm je dosažena při dodržení optimálních otáček a přítlaku.

Oblast použití a příklady aplikací:

• Spojování tenkostěnných ocelových plechů bez nutnosti předvrtání.
• Montáž kovových konstrukcí, vzduchotechniky a opláštění.
• Upevňování plechových prvků k ocelovým podkladním profilům v rozsahu vrtací kapacity 1,75 až 4,4 mm.
• Vhodné pro aplikace, kde není vyžadováno zapuštění hlavy do materiálu.

Montáž a údržba:

Při aplikaci je nutné použít elektrické nebo akumulátorové nářadí s nastavitelným hloubkovým dorazem nebo momentovou spojkou, aby nedošlo k přetažení závitu po dokončení vrtací fáze. Utahovací otáčky by měly odpovídat doporučením pro daný průměr šroubu a tloušťku vrtaného materiálu.
