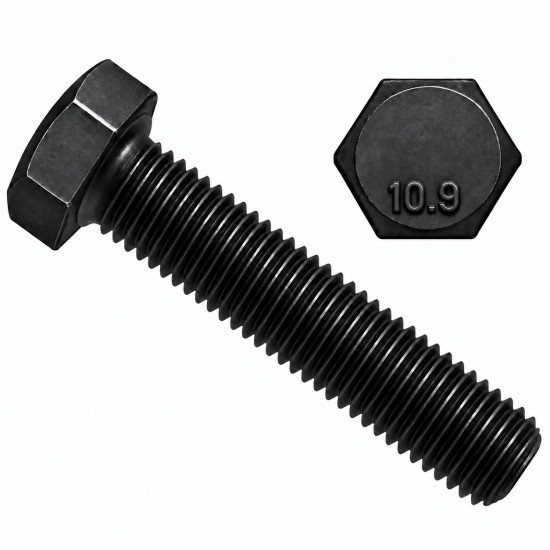

Šroub šestihranný celý závit DIN 933 M5x20-10.9 bez PÚ

Šroub šestihranný s plným závitem DIN 933 M5x20-10.9 bez PÚ

Vysokopevnostní ocelový šroub se šestihrannou hlavou a metrickým závitem k hlavě, odpovídající normám DIN 933 a ISO 4017. Tento spojovací prvek je vyroben z oceli pevnostní třídy 10.9, což zaručuje vysokou mez kluzu a mez pevnosti v tahu. Šroub je dodáván v přírodním provedení bez povrchové úpravy (černý), vhodný pro následné zpracování nebo do prostředí, kde není vyžadována antikorozní ochrana pokovením.

Alternativní označení a identifikace:

• Kód produktu: 816997
• ČSN: 021103.70
• ISO: 4017
• EN: 24017
• S-označení: S-05/020 6Hcz 10
• Ekvivalenty: DIN 933-10.9 M5x20, ISO 4017 10.9 M5x20

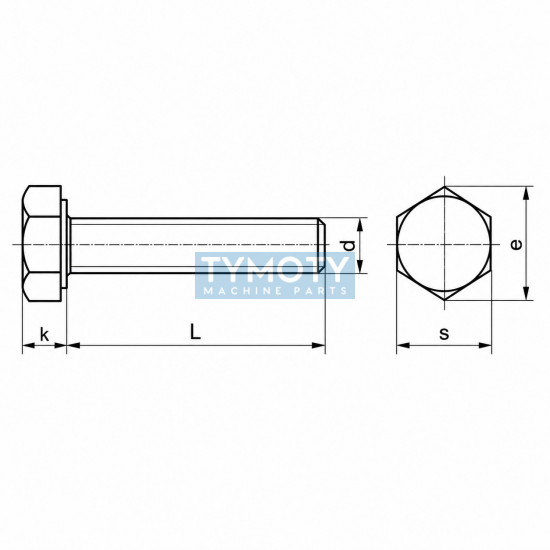

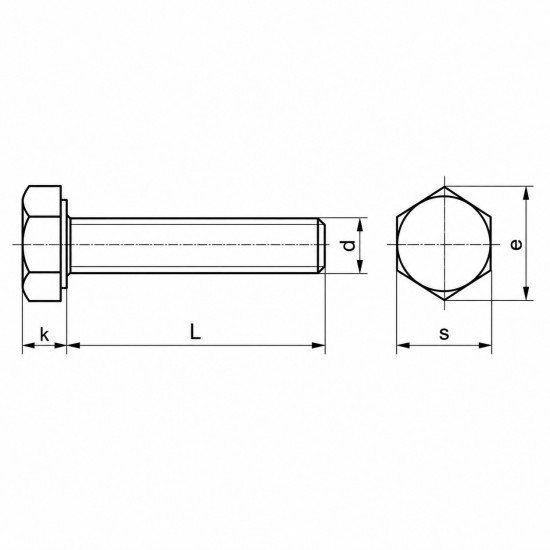

Konstrukční vlastnosti a geometrie

• Plný závit: Metrický závit je vyveden po celé délce dříku až k hlavě šroubu.
• Tvar hlavy: Šestihranné provedení umožňující vysoký utahovací moment pomocí standardních klíčů nebo nástrčných hlavic.
• Materiálová specifikace: Ocel třídy 10.9 zajišťuje minimální mez pevnosti v tahu 1000 MPa a mez kluzu 900 MPa.
• Povrch: Bez povrchové úpravy (holá ocel), vyžaduje dodatečné mazání nebo ochranu proti oxidaci při skladování.

Oblast použití a příklady aplikací

Vzhledem k pevnostní třídě 10.9 je tento šroub určen pro vysoce namáhané konstrukční spoje v náročných strojírenských aplikacích. Typické využití zahrnuje montáž částí strojů, automobilový průmysl, zemědělskou techniku a ocelové konstrukce, kde je vyžadována vysoká odolnost proti tahu a střihu. Plný závit umožňuje pevné spojení dvou dílů bez nutnosti hladké části dříku, což je ideální pro aplikace s omezenou hloubkou závitu v protikusu.

Montáž a údržba

Při montáži šroubů v pevnosti 10.9 je nutné dodržet předepsané utahovací momenty pro daný průměr a stoupání závitu, aby nedošlo k překročení meze kluzu materiálu. Doporučuje se použití momentového klíče. U šroubů bez povrchové úpravy je vhodné použít montážní pastu nebo olej k ochraně závitu před zadřením a korozí vlivem atmosférické vlhkosti.
