Šroub šestihranný celý závit DIN 933 M30x180-10.9 bez PÚ

Šroub šestihranný celý závit DIN 933 M30x180-10.9 bez PÚ

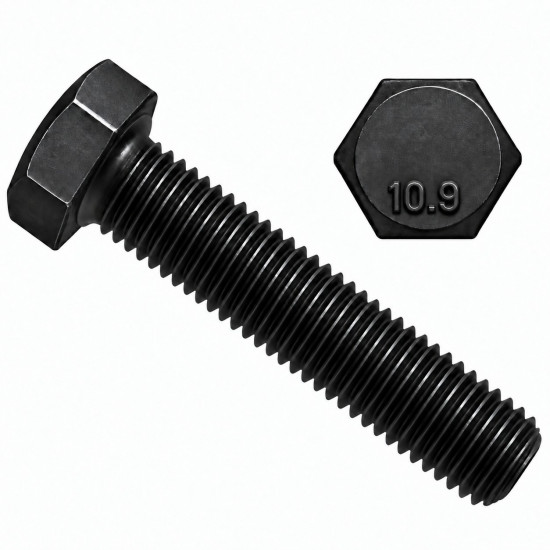

Vysokopevnostní ocelový šroub se šestihrannou hlavou a metrickým závitem po celé délce dříku (závit k hlavě). Tento spojovací prvek je vyroben z ušlechtilé oceli pevnostní třídy 10.9, což jej předurčuje pro vysoce namáhané konstrukční spoje. Produkt odpovídá normě DIN 933, která je funkčně identická s mezinárodní normou ISO 4017. Povrch šroubu je ponechán v surovém stavu bez dodatečné povrchové úpravy, což vyžaduje následnou ochranu proti korozi nebo použití v prostředí, kde koroze není kritickým faktorem.

Alternativní označení a identifikace:

• Normy: DIN 933, ISO 4017, ČSN 021103.70, EN 24017
• Identifikační kódy: 817261, S-30/180 6Hcz 10
• Ekvivalenty: ISO 4017 10.9 M 30 x 180, ČSN 021103

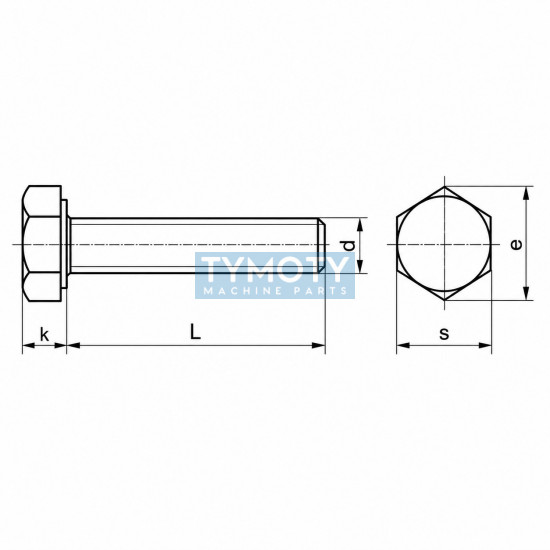

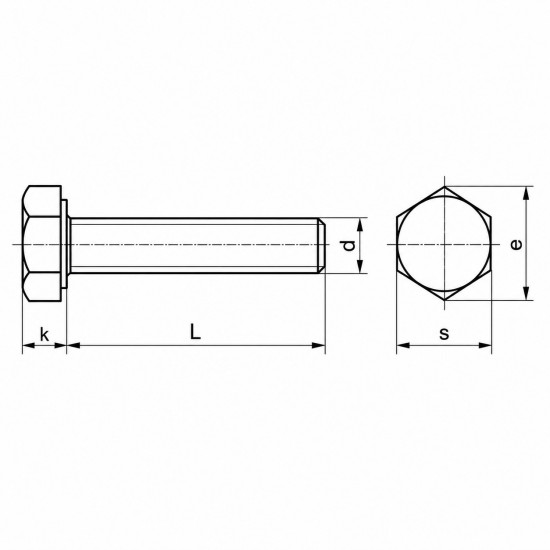

Geometrie a konstrukční prvky

• Typ závitu: Metrický se standardním stoupáním 3,50 mm.
• Provedení dříku: Celý závit (závit až k hlavě) umožňuje plné využití délky šroubu pro upnutí materiálu.
• Tvar hlavy: Šestihranná hlava s rovnou dosedací plochou, navržená pro přenos vysokých utahovacích momentů.
• Materiál: Ocel třídy 10.9 s vysokou mezí kluzu a pevností v tahu.

Technická specifikace a normy

Norma DIN 933 definuje rozměry a tolerance pro šrouby se šestihrannou hlavou a závitem až k hlavě. Tato norma byla v rámci harmonizace nahrazena normou EN ISO 4017. Mezi oběma normami existuje vysoká míra kompatibility, nicméně u některých rozměrů (zejména u větších průměrů) mohou existovat drobné odchylky v šířce klíče nebo výšce hlavy, což je nutné zohlednit při přesných aplikacích. Pevnostní třída 10.9 zaručuje minimální pevnost v tahu 1000 MPa a mez kluzu 900 MPa.

Oblast použití

Vzhledem k vysoké pevnosti materiálu 10.9 se tyto šrouby nejčastěji používají v těžkém strojírenství, mostních konstrukcích, energetice a automobilovém průmyslu u spojů vystavených vysokému statickému i dynamickému zatížení. Absence povrchové úpravy je vhodná pro spoje, které budou následně lakovány, nebo pro aplikace v uzavřených systémech mazaných olejem.

Montáž a údržba

Pro montáž je vyžadován standardní klíč nebo nástrčná hlavice velikosti 46 mm. Při instalaci vysokopevnostních šroubů třídy 10.9 je nezbytné dodržet předepsané utahovací momenty, aby nedošlo k překročení meze kluzu materiálu. Jelikož je výrobek dodáván bez povrchové úpravy, je náchylný k atmosférické korozi; doporučuje se konzervace nebo nátěr ihned po montáži, pokud není spoj provozován v nekorozivním prostředí.
