Šroub šestihranný celý závit DIN 933 M24x220-10.9 bez PÚ

Šroub se šestihrannou hlavou a celým závitem DIN 933 M24x220-10.9 bez PÚ

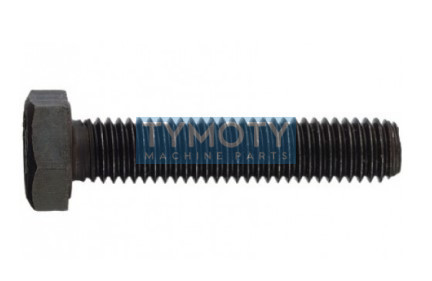

Vysokopevnostní ocelový šroub se šestihrannou hlavou odpovídající normě DIN 933 (respektive ISO 4017). Tento spojovací prvek je charakteristický metrickým závitem s jemným nebo standardním stoupáním, který je vyříznut nebo vyválcován po celé délce dříku až k hlavě šroubu. Vyroben je z oceli pevnostní třídy 10.9, což zaručuje vysokou mez kluzu a pevnost v tahu, nezbytnou pro silně namáhané spoje. Šroub je dodáván bez povrchové úpravy (černý, mírně olejovaný z výroby), což je vhodné pro aplikace vyžadující následné svařování nebo dodatečnou úpravu, případně pro vnitřní suché prostředí.

Alternativní označení a identifikace:

• DIN: 933
• ISO: 4017
• ČSN: 021103.70
• EN: 24017
• PID: 817218
• Ekvivalenty: DIN 933-10.9 M24x220, ISO 4017 10.9 M 24 x 220

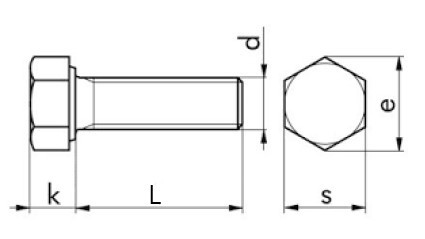

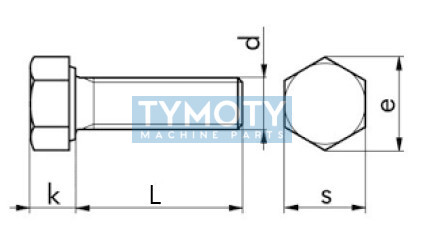

Konstrukční vlastnosti a geometrie

• Typ závitu: Plný metrický závit k hlavě šroubu.
• Materiálové složení: Zušlechtěná ocel s pevnostní třídou 10.9.
• Povrchová úprava: Bez povrchové úpravy (černý stav).
• Geometrie hlavy: Šestihranná hlava pro utahování standardními maticovými klíči nebo nástrčnými hlavicemi.
• Stoupání: Standardní metrické stoupání 3,00 mm pro průměr M24.

Technická specifikace

Šroub je navržen pro spoje s vysokým statickým i dynamickým namáháním. Pevnostní třída 10.9 definuje mez pevnosti v tahu 1000 MPa a mez kluzu 900 MPa. Celý závit (DIN 933) umožňuje maximální flexibilitu při stahování dílů s různou tloušťkou, kde by částečný závit mohl způsobit dosednutí matice na hladký dřík.

Oblast použití a montáž

Typické využití zahrnuje těžké strojírenství, stavbu ocelových konstrukcí, montáž mostních prvků a automobilový průmysl. Vzhledem k absenci povrchové úpravy je při použití v korozivním prostředí nutné zajistit dodatečnou ochranu nátěrem nebo mazivem. Utahování musí být prováděno definovaným momentem odpovídajícím pevnostní třídě 10.9 a průměru M24.
