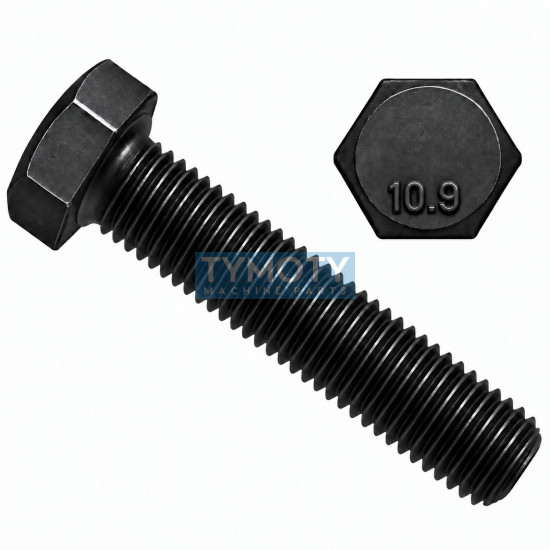

Šroub šestihranný celý závit DIN 933 M14x25-10.9 bez PÚ

Šroub šestihranný s plným závitem DIN 933 M14x25, ocel 10.9 bez PÚ

Tento vysokopevnostní šestihranný šroub s metrickým závitem k hlavě představuje standardizovaný spojovací prvek určený pro vysoce namáhané mechanické spoje. Je vyroben z kalené a popouštěné oceli třídy 10.9, což zaručuje vysokou mez kluzu a pevnost v tahu. Šroub disponuje plným závitem po celé délce dříku, což umožňuje maximální variabilitu při upínání i v otvorech se závitem, kde není požadována hladká část dříku.

Alternativní označení a identifikace:

• Normy: DIN 933, ISO 4017, ČSN 021103.70, EN 24017
• Typové kódy: S-14/025 6Hcz 10
• PID: 817090
• Ostatní značení: DIN 933-10.9 M14x25, šroub M 14 x 25, ISO 4017 M14x25-10.9

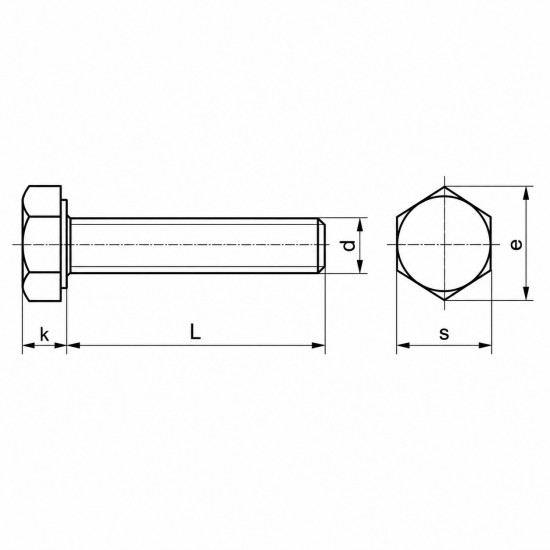

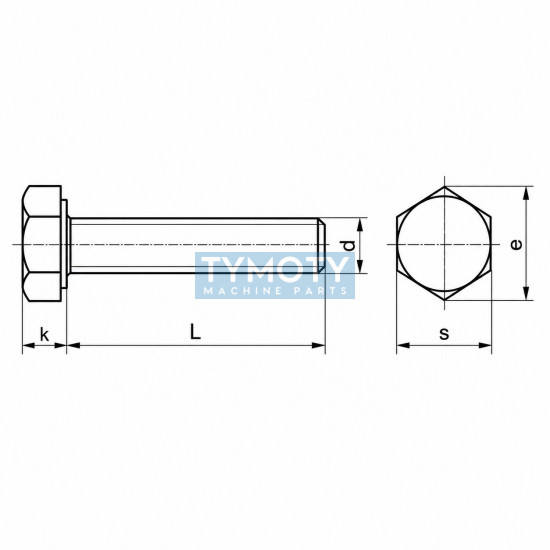

Geometrie a konstrukce

• Tvar hlavy: Šestihranná hlava navržená pro montáž nástrčnými nebo stranovými klíči (velikost 22 mm).
• Provedení závitu: Plný metrický závit (k hlavě) se standardním stoupáním 2,00 mm.
• Dosedací plocha: Rovná spodní plocha hlavy zajišťuje optimální rozložení svěrné síly.
• Materiálová báze: Konstrukční legovaná ocel s tepelným zpracováním na pevnostní stupeň 10.9.

Konstrukční vlastnosti:

Šroub je vyroben v toleranci 6g a odpovídá požadavkům na přesné strojírenské spoje. Absence povrchové úpravy (bez PÚ) znamená, že povrch je po tepelném zpracování pouze lehce olejován. To je vhodné pro aplikace, kde bude spoj následně lakován, nebo v uzavřených olejových lázních, kde nehrozí koroze. Pevnost 10.9 vyžaduje přesné dodržení utahovacích momentů, aby bylo plně využito elastických vlastností materiálu.

Oblast použití / Příklady aplikací:

• Stavba strojů a těžkých převodovek.
• Automobilový průmysl a konstrukce podvozků.
• Ocelové konstrukce s požadavkem na vysokou únosnost spoje.
• Montážní práce, kde je vyžadován krátký dřík s plným závitem pro dotažení tenkých materiálů.
