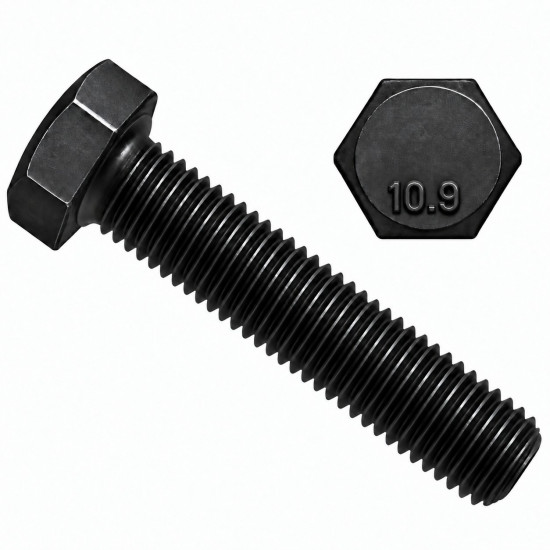

Šroub šestihranný celý závit DIN 933 M14x100-10.9 bez PÚ

Šroub šestihranný celý závit DIN 933 M14x100-10.9 bez PÚ

Vysokopevnostní šestihranný šroub odpovídající normě DIN 933 (respektive ISO 4017) s metrickým závitem k hlavě. Tento spojovací prvek je vyroben z legované oceli pevnostní třídy 10.9, což jej předurčuje pro spoje vystavené vysokému mechanickému namáhání. Šroub disponuje plným závitem po celé délce dříku, což umožňuje flexibilní dotažení i v případech, kdy je vyžadováno sevření tenčích materiálů nebo hluboké zašroubování do slepých otvorů.

Alternativní označení a identifikace:

• DIN: 933
• ISO: 4017 (funkční ekvivalent)
• ČSN: 021103.70
• EN: 24017
• Kódové označení: 817103, S-14/100 6Hcz 10
• PID: M14x100-10.9-933

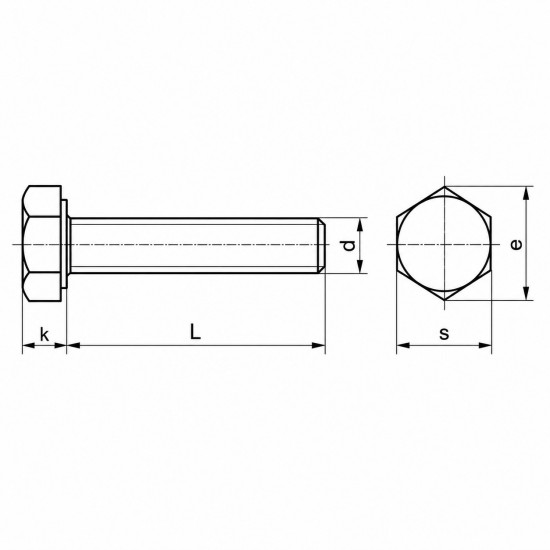

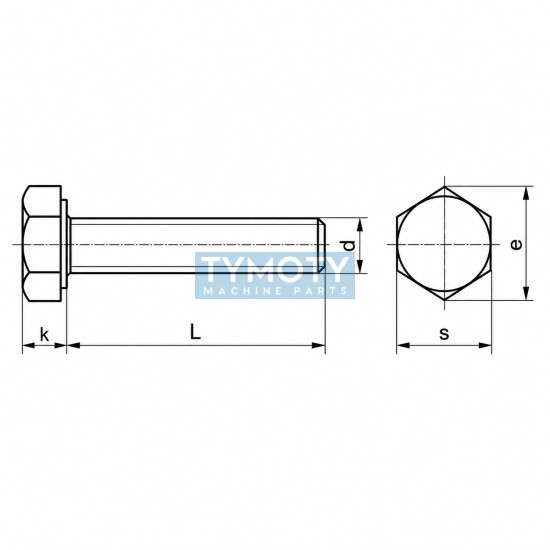

Geometrie a konstrukce

• Typ hlavy: Šestihranná hlava pro vnější pohon stranovým nebo nástrčným klíčem.
• Provedení závitu: Metrický závit s hrubým stoupáním, závitovaný až k dosedací ploše hlavy.
• Materiál: Ocel pevnostní třídy 10.9 (vysoká mez kluzu a pevnost v tahu).
• Povrchová úprava: Bez povrchové úpravy (černý povrch, mírně olejováno pro dočasnou ochranu), vyžaduje dodatečnou antikorozní ochranu v agresivním prostředí.

Konstrukční vlastnosti

Šroub je charakteristický svou vysokou pevností v tahu (1000 MPa) a mezí kluzu (900 MPa), což zajišťuje stabilitu spoje i při dynamickém zatížení. Plný závit umožňuje maximální využití délky šroubu pro spojení dílů. Absence povrchové úpravy eliminuje riziko vodíkové křehkosti, které se může vyskytnout u galvanicky zinkovaných vysokopevnostních prvků.

Oblast použití / Příklady aplikací

Tento typ šroubu nachází uplatnění především v těžkém strojírenství, automobilovém průmyslu a při stavbě ocelových konstrukcí. Je vhodný pro montáž motorových částí, podvozků, lisů a jiných strojních zařízení, kde je kladen důraz na bezpečnost a nosnost spoje. Používá se ve spojení s maticemi odpovídající pevnostní třídy (10) nebo k zašroubování do závitových otvorů v masivních materiálech.

Montáž a údržba

Při montáži je nezbytné dodržet předepsaný utahovací moment odpovídající pevnostní třídě 10.9 pro daný průměr závitu, aby nedošlo k jeho přetažení nebo plastické deformaci. Vzhledem k absenci povrchové úpravy se doporučuje po montáži spoj ošetřit vhodným konzervantem (lak, barva, tuk), pokud bude vystaven vlhkosti, aby se zabránilo oxidaci.
