Šroub šestihranný celý závit DIN 933 M12x75-10.9 bez PÚ

Šroub šestihranný s celým závitem DIN 933 M12x75-10.9 bez PÚ

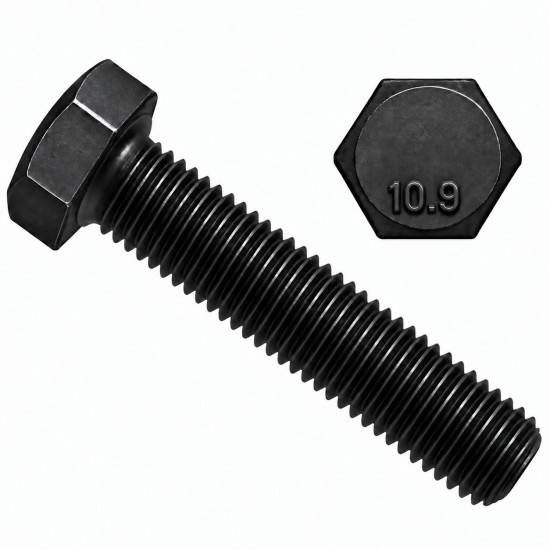

Vysokopevnostní ocelový šroub se šestihrannou hlavou a metrickým závitem k hlavě (celý závit) dle normy DIN 933. Součástka je vyrobena z oceli pevnostní třídy 10.9, což zaručuje vysokou mez pevnosti v tahu a mez kluzu, vhodnou pro dynamicky namáhané spoje a konstrukce. Šroub je dodáván v přírodním provedení bez povrchové úpravy (pouze olejováno).

Alternativní označení a identifikace:

• DIN: 933
• ISO: 4017 (funkční ekvivalent s rozměrovou odchylkou u klíče s)
• ČSN: 021103.70
• EN: 24017
• Interní kód/PID: 817075
• Typové značení: S-12/075 6Hcz 10
• Německý název: Sechskantschrauben mit Gewinde bis Kopf

Konstrukční prvky a materiálové složení

• Geometrie hlavy: Šestihranné provedení určené pro utahování stranovým nebo nástrčným klíčem velikosti 19 mm.
• Provedení závitu: Plný metrický závit s hrubým stoupáním 1,75 mm sahající až k dosedací ploše hlavy.
• Materiálová pevnost: Třída 10.9 definuje jmenovitou mez pevnosti v tahu 1000 MPa a jmenovitou mez kluzu 900 MPa.
• Povrchový stav: Bez PÚ (černý/šedý povrch z výroby), vyžaduje dodatečnou ochranu nebo použití v nekontrolovaném prostředí s nízkými nároky na korozi.

Technická specifikace a normy

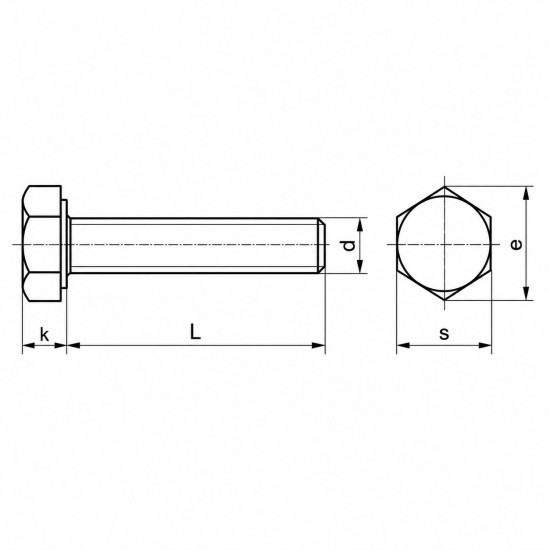

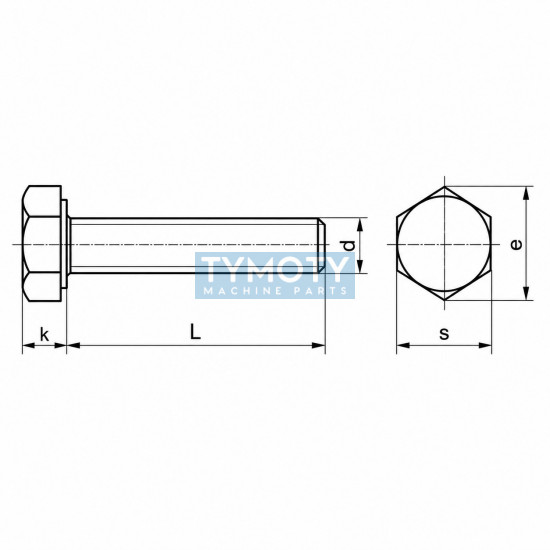

Tento šroub odpovídá rozměrově normě DIN 933. Je důležité upozornit na rozdíl mezi normou DIN 933 a ISO 4017 u průměru M12, kde ISO norma může v určitých revizích předepisovat rozměr klíče (s) 18 mm, zatímco tento produkt splňuje standard DIN s rozměrem 19 mm. Provedení s celým závitem je ideální pro spoje, kde je vyžadováno dotažení matice na krátkou vzdálenost nebo pro zašroubování do slepých děr.

Oblast použití a montáž

Díky pevnostní třídě 10.9 je šroub určen pro náročné strojírenské aplikace, automobilový průmysl a ocelové konstrukce s vysokým zatížením. Montáž se provádí standardním nářadím (klíč 19). Vzhledem k absenci povrchové úpravy je při použití ve venkovním nebo vlhkém prostředí doporučena dodatečná protikorozní ochrana (lakování, konzervace) nebo aplikace v uzavřených olejových lázních.
