Šroub šestihranný částečný závit DIN 931 M24x60-8.8 bez PÚ

Šroub šestihranný s částečným závitem DIN 931 M24x60, pevnost 8.8, bez PÚ

Vysokopevnostní metrický šroub se šestihrannou hlavou a částečným závitem, vyrobený dle normy DIN 931 (odpovídá ISO 4014). Tento konstrukční prvek je určen pro mechanicky namáhané spoje, kde je kladen důraz na kombinaci hladkého dříku pro přesné vedení a závitové části pro pevné dotažení. Šroub je vyroben z oceli pevnostní třídy 8.8, která zaručuje vysokou mez kluzu a pevnost v tahu, dodáván je v černém provedení bez povrchové úpravy (mírně olejováno).

Alternativní označení a identifikace:

• Normy: DIN 931, ISO 4014, ČSN 021101.50, EN 24014
• Identifikátor (PID): 811507
• Kódové značení: S-24/060 6H 08
• Ekvivalenty: M24x60 8.8 částečný závit, Šroub M24 x 60 ocel 8.8

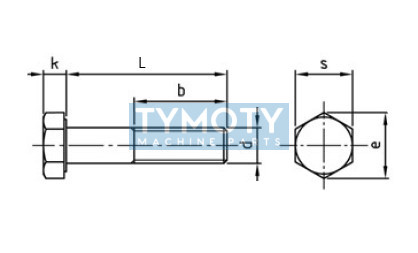

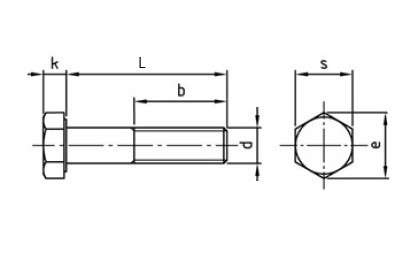

Geometrie a konstrukční parametry

• Částečný závit: Dřík obsahuje hladkou část a závitovou část s minimální délkou b = 54 mm.
• Geometrie hlavy: Standardní šestihranná hlava pro montáž klíčem velikosti 36 mm.
• Materiálové vlastnosti: Ocel třídy 8.8 s definovanou odolností proti střihu v hladké části dříku.
• Přesnost: Standardní metrický závit s hrubým stoupáním 3,00 mm.

Konstrukční vlastnosti:

Díky přítomnosti hladkého dříku (v tomto rozměru tvoří 6 mm pod hlavou) šroub vykazuje vyšší odolnost vůči smykovému zatížení ve srovnání se šrouby s plným závitem. Konstrukce dle DIN 931 zajišťuje přesné lícování v otvorech konstrukce. Pevnostní třída 8.8 umožňuje použití v náročných strojírenských aplikacích, ocelových konstrukcích a automobilovém průmyslu.

Oblast použití / Příklady aplikací:

• Montáž těžkých ocelových konstrukcí a rámů.
• Průmyslová výroba strojů a zařízení se statickým i dynamickým namáháním.
• Spoje vyžadující vysoký utahovací moment a přesné vedení v otvoru.
• Automobilový průmysl a těžká dopravní technika.
