Šroub šestihranný částečný závit DIN 931 M22x250-8.8 bez PÚ

Šroub šestihranný částečný závit DIN 931 M22x250-8.8 bez PÚ

Metrický ocelový šroub se šestihrannou hlavou a částečným závitem, vyráběný dle normy DIN 931. Tento spojovací prvek je navržen pro konstrukční spoje, kde je vyžadována kombinace hladkého dříku pro přesné vedení a závitové části pro pevné dotažení maticí nebo do slepého otvoru.

Alternativní označení a identifikace:

• ISO: 4014
• ČSN: 021101.50
• EN: 24014
• PID: 811485
• Interní kód: S-22/250 6H 08
• Ekvivalenty: DIN 931-1, ISO-Screws, Steel bolts M22x250

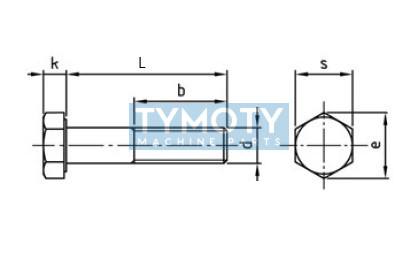

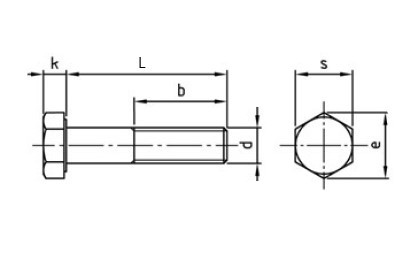

Geometrie a konstrukce:

• Hlava šroubu: Šestihranná hlava s výškou 14 mm, určená pro utahování klíčem velikosti 32.
• Dřík: Obsahuje hladkou část, která zlepšuje přenos smykového zatížení v nezávitované části spoje.
• Závit: Částečný metrický závit s hrubým stoupáním 2,50 mm a minimální délkou b = 69 mm.
• Materiál: Uhlíková ocel pevnostní třídy 8.8 bez další povrchové úpravy (plain/black).

Konstrukční vlastnosti:

Šrouby podle DIN 931 se vyznačují přesně definovaným poměrem mezi hladkou částí dříku a závitem. Pevnostní třída 8.8 zaručuje vysokou mez pevnosti v tahu a mez kluzu, což předurčuje tento spojovací materiál pro středně až vysoce namáhané ocelové konstrukce a strojírenské sestavy.

Oblast použití / Příklady aplikací:

• Těžké strojírenství a výroba průmyslových strojů.
• Montáž ocelových konstrukcí, mostů a hal.
• Spoje vyžadující vyšší odolnost proti střihu díky hladkému dříku.
• Běžné konstrukční spoje v kombinaci s šestihrannými maticemi třídy 8 a podložkami odpovídající tvrdosti.

Montáž a údržba:

Instalace se provádí pomocí standardních klíčů nebo nástradných hlavic velikosti 32. Vzhledem k absenci povrchové úpravy (bez PÚ) jsou tyto šrouby vhodné do suchého vnitřního prostředí, případně určeny k dodatečnému lakování nebo olejování pro ochranu proti korozi.
