Šroub šestihranný částečný závit DIN 931 M20x230-8.8 bez PÚ

Šroub šestihranný s částečným závitem DIN 931 M20x230 8.8 bez PÚ

Ocelový šroub se šestihrannou hlavou a částečným metrickým závitem je vyroben v souladu s normou DIN 931. Produkt disponuje pevnostní třídou 8.8 a je dodáván v přírodním provedení bez povrchové úpravy. Charakteristickým znakem je přítomnost hladkého dříku v části pod hlavou, který umožňuje přesné vedení v otvorech a zajišťuje vysokou únosnost spoje při smykovém namáhání.

Alternativní označení a identifikace:

• Normy: DIN 931, ISO 4014, ČSN 021101.50, EN 24014
• Kódy: 811425, S-20/230 6H 08
• Ekvivalenty: M20x230 8.8 bez povrchové úpravy

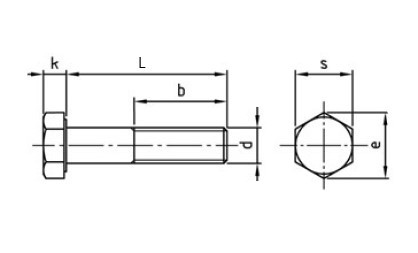

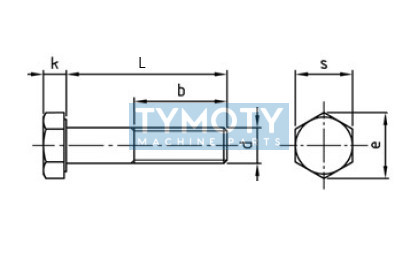

Konstrukční prvky a geometrie:

• Hlava: Šestihranný profil pro přenos vysokého krouticího momentu standardním klíčem velikosti 30 mm.
• Dřík: Částečný závit s hladkou částí dříku pro lepší rozložení napětí v konstrukci.
• Pevnost: Třída 8.8 zaručující mez pevnosti v tahu 800 MPa a mez kluzu 640 MPa.
• Závit: Standardní metrické stoupání 2,50 mm zajišťující kompatibilitu s běžnými maticemi a podložkami.

Konstrukční vlastnosti:

Hladký dřík šroubu DIN 931 zajišťuje přesnější lícování v otvorech s menší vůlí ve srovnání se šrouby s plným závitem. To je zásadní pro konstrukce vystavené dynamickému zatížení nebo tam, kde je nežádoucí prořezávání vnitřní stěny otvoru závitem. Absenci povrchové úpravy je nutné zohlednit při použití v korozivním prostředí a doporučuje se dodatečná konzervace nebo aplikace v uzavřených mechanismech.

Oblast použití:

Šroub je určen pro těžké strojírenství, ocelové konstrukce, stavbu mostů a průmyslová zařízení. Typické využití zahrnuje spojování silnostěnných profilů a montáž strojních součástí, kde je délka sevření větší než délka hladkého dříku. Díky pevnosti 8.8 je vhodný pro spoje vyžadující předpětí.
