Šroub šestihranný částečný závit DIN 931 M14x500-8.8 bez PÚ

811280 - Šroub šestihranný s částečným závitem DIN 931 M14x500-8.8

Tento ocelový šroub se šestihrannou hlavou představuje vysoce pevný spojovací prvek odpovídající normě DIN 931 (ekvivalent ISO 4014). Je vyroben z uhlíkové oceli pevnostní třídy 8.8 bez dodatečné povrchové úpravy, což jej předurčuje k použití v aplikacích, kde je vyžadována vysoká mechanická odolnost a kde bude následně aplikováno mazání nebo dodatečná povrchová ochrana. Charakteristickým rysem je částečný metrický závit s hladkým dříkem, který umožňuje efektivní přenos smykových sil v nezávitované části spoje a zajišťuje přesné lícování spojovaných dílů.

Alternativní označení a identifikace:

• PID/Kód: 811280
• Interní kód: 77807
• Typové označení: S-14/500 6H 08
• Normativní ekvivalenty: ČSN 021101.50, ISO 4014, EN 24014
• Alternativní zápis: M 14 x 500, M14x500

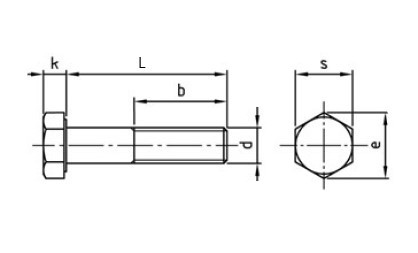

Konstrukční a geometrické vlastnosti:

• Šestihranná hlava: Navržena pro utahování standardními klíči o velikosti 22 mm, zajišťuje vysoký přenos krouticího momentu.
• Částečný závit: Metrický závit M14 s hrubým stoupáním 2,00 mm končí v definované délce, zbytek těla tvoří hladký dřík o průměru odpovídajícím jmenovitému rozměru.
• Materiálová báze: Kalená a popuštěná ocel pevnostní třídy 8.8 (mez pevnosti v tahu 800 MPa, mez kluzu 640 MPa).
• Povrchová úprava: Bez povrchové úpravy (černý/olejovaný stav), vhodný pro vnitřní suché prostředí nebo následné zpracování.

Oblast použití / Příklady aplikací:

• Těžké strojírenství a konstrukce ocelových hal.
• Upevnění rozměrných technologických celků a rámů.
• Spoje namáhané na střih v místech, kde hladký dřík prochází rovinou střihu.
• Automobilový a těžký průmysl pro montáž podvozků a nástaveb.

Montáž a údržba:

Pro instalaci je doporučeno použít momentový klíč k dosažení předepsaného předpětí spoje pro pevnostní třídu 8.8. Vzhledem k absenci povrchové úpravy je při použití v korozivním prostředí nutné šroub po montáži opatřit nátěrem nebo jiným typem protikorozní ochrany. Šroub je určen pro montáž do průchozích otvorů v kombinaci s maticí odpovídající pevnostní třídy a podložkou.
