Šroub samořezný tupý Phillips DIN 7981F 4,2x19 pozink

Šroub samořezný s čočkovou hlavou DIN 7981F 4,2x19 pozink

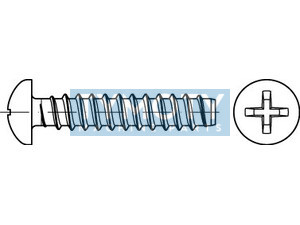

Průmyslový samořezný šroub odpovídající normě DIN 7981 (alternativně ISO 7049) v provedení s tupou špičkou (Form F). Tento spojovací prvek je určen pro vytváření vlastního protizávitu v tenkostěnných materiálech, jako jsou plechy, plasty nebo lehké neželezné kovy. Konstrukce s válcovou čočkovou hlavou zajišťuje vysokou dosedací plochu a estetické zakončení spoje bez nutnosti zahlubování.

Alternativní označení a identifikace:

• PID: 867036
• ISO ekvivalent: ISO 7049 (dříve ISO 7049 steel 4,2 x 19 -F-H)
• Typové značení: DIN 7981F, S-04,2/19 SŘ VHT P
• Další názvy: Šroub do plechu s čočkovou hlavou, Pan head tapping screws, Linsenkopf-Blechschrauben mit Zapfen

Konstrukční vlastnosti a geometrie:

• Tvar hlavy: Válcová čočková hlava (Pan head) poskytující větší přítlačnou sílu.
• Typ špičky: Provedení F (tupá špička se zapichovacím čepem), určené pro montáž do slepých otvorů nebo tam, kde je nežádoucí průnik špičky do spodních vrstev materiálu.
• Pohon: Křížová drážka Phillips (H-typ) pro stabilní přenos krouticího momentu.
• Materiál: Cementačně kalená ocel s vysokou pevností povrchu závitu.
• Povrchová úprava: Galvanické zinkování pro základní antikorozní ochranu.

Oblast použití a příklady aplikací:

• Spojování tenkých plechů v klempířské a vzduchotechnické výrobě.
• Montáž elektrotechnických skříní, krytů a přístrojových panelů.
• Aplikace vyžadující tupé zakončení šroubu pro zamezení poškození kabeláže či jiných komponent pod místem spoje.
• Fixace plastových profilů k nosným konstrukcím.

Montážní pokyny:

Při montáži do plechu je nezbytné zajistit odpovídající průměr předvrtaného otvoru v závislosti na tloušťce a tvrdosti podkladového materiálu. Tupá špička (Form F) vyžaduje přesné vedení v otvoru. Pro dotažení se doporučuje použít utahovací bit Phillips odpovídající velikosti (PH2), aby nedošlo k poškození křížové drážky.
