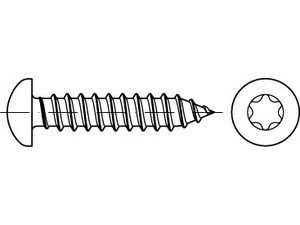

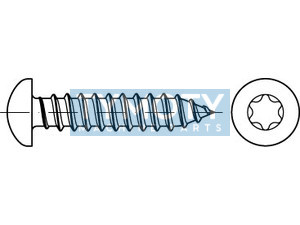

Šroub samořezný TORX DIN 7981C 4,2x9,5 pozink

Šroub samořezný TORX DIN 7981C 4,2x9,5 pozink

Průmyslový samořezný šroub do plechu konstruovaný podle normy DIN 7981C (ekvivalent ISO 14585) je určen pro vytváření vlastního závitu v tenkostěnných materiálech, jako jsou plechy, plasty nebo hliníkové profily. Šroub je vyroben z kalené oceli s galvanickou zinkovou vrstvou, která zajišťuje základní antikorozní ochranu a zvyšuje mechanickou odolnost povrchu při zařezávání do podkladu.

Alternativní označení a identifikace:

• Identifikační kód: 867233
• Typové označení: S-04,2/09,5 SŘ VT P
• Mezinárodní normy: ISO 14585, ISO 7049 (podobné), DIN 7981 forma C
• Ekvivalenty: Skrutka samorezná TORX 4,2x9,5 gal Zn, Pan head tapping screw hexalobular drive

Geometrie a konstrukční prvky:

• Forma C: Provedení se špičatým hrotem umožňující přesné vedení a snadný náběh do předvrtaného otvoru.
• Válcová zaoblená hlava (Pan Head): Zajišťuje vysoký přítlak k materiálu díky ploché dosedací ploše, zatímco zaoblený vrch minimalizuje riziko zachycení.
• Drážka TORX (T20): Hexalobulární vnitřní drážka optimalizuje přenos krouticího momentu, snižuje radiální tlak na bit a eliminuje riziko vysmeknutí (cam-out).
• Závit do plechu: Jednochodý, stoupající k závitu odpovídajícímu normě DIN 7970.

Technická specifikace:

Šroub je charakterizován vysokou tvrdostí povrchové vrstvy, která je nezbytná pro správnou funkci závitotvorného procesu. Pozinkovaný povrch poskytuje pasivovanou ochranu proti atmosférické korozi. Drážka TORX umožňuje použití vyšších utahovacích momentů ve srovnání s křížovými drážkami PH nebo PZ, což je kritické u aplikací s vyšším odporem materiálu.

Oblast použití:

• Montáž plechových krytů a konstrukcí.
• Spojování tenkostěnných profilů a hliníkových komponentů.
• Elektrotechnický průmysl (upevňování komponent v rozvaděčích).
• Práce s termoplasty a tvrzenými plasty.

Pokyny k aplikaci:

Při montáži je nutné dodržet doporučený průměr předvrtaného otvoru v závislosti na tloušťce spojovaného materiálu (typicky 3,2 až 3,6 mm pro průměr 4,2 mm). Použití správné velikosti bitu T20 je nezbytné pro zachování integrity drážky a zajištění maximální životnosti nářadí.
