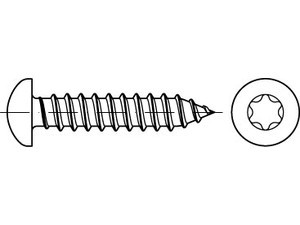

Šroub samořezný TORX DIN 7981C 3,9x16 pozink

Šroub samořezný TORX DIN 7981C 3,9x16 pozink

Samořezný šroub do plechu s válcovou zaoblenou (půlkulatou) hlavou a vnitřním hvězdicovitým pohonem (TORX). Tento spojovací prvek je vyroben z kalené oceli s povrchovou úpravou galvanickým zinkováním, která zajišťuje základní antikorozní ochranu. Provedení typu C se špičatým koncem je konstrukčně navrženo pro zařezávání závitu do tenkostěnných materiálů, plechů a plastů bez nutnosti předchozího řezání závitu, pouze s použitím předvrtaného otvoru.

Alternativní označení a identifikace:

• Kód produktu: 93791
• Typové označení: 867224
• Ekvivalentní normy: ISO 14585 (pro pohon TORX), ISO 7049 (pro křížový pohon), DIN 7981 C
• Interní kódy: S-03,9/16 SŘ VT P, Tapping screws, Pan head tapping screws, Sheet metal screws
• Označení drážky: T20 (vnitřní hvězdice)

Geometrie a konstrukce

• Typ hrotu: Forma C (špičatý konec) pro snadnou penetraci materiálu a náběh závitu.
• Závit: Plný samořezný závit do plechu dle normy DIN 7970.
• Tvar hlavy: Válcová zaoblená hlava (Pan Head) s plochou dosedací částí, která efektivně rozkládá tlak na spojovaný materiál.
• Pohon: Systém TORX (vnitřní šestihran) eliminující vysmeknutí šroubováku (cam-out) a umožňující vyšší utahovací moment.
• Materiálové složení: Cementačně kalená ocel pro zajištění tvrdosti závitu nutné k prořezu plechu.

Konstrukční vlastnosti

Šroub je charakteristický svou vysokou pevností v krutu a tvrdostí povrchové vrstvy, která je nezbytná pro správnou funkci samořezného závitu. Na rozdíl od metrických šroubů vytváří tento šroub v materiálu vlastní vnitřní závit s vysokou svěrnou silou. Geometrie hlavy bez kuželového zahloubení umožňuje montáž na hladké povrchy bez nutnosti frézování vybrání pro hlavu.

Oblast použití / Příklady aplikací

Tento typ šroubu je ideální pro fixaci plechových dílů, montáž vzduchotechniky (HVAC), kompletaci elektroinstalačních skříní a upevňování plastových komponentů k kovovým rámům. Široké uplatnění nachází v automobilovém průmyslu a při výrobě domácích spotřebičů, kde je vyžadován spolehlivý spoj s rychlou montáží pomocí rázového nebo elektrického utahováku.

Pokyny k aplikaci

Při instalaci je nutné zvolit správný průměr předvrtaného otvoru v závislosti na tloušťce materiálu a jeho tvrdosti. Pro pohon T20 doporučujeme použití odpovídajících bitů v dobrém technickém stavu, aby nedocházelo k deformaci drážky při dosažení maximálního utahovacího momentu. Špičatý konec C vyžaduje volný prostor za spojovaným materiálem o délce minimálně odpovídající průměru šroubu.
