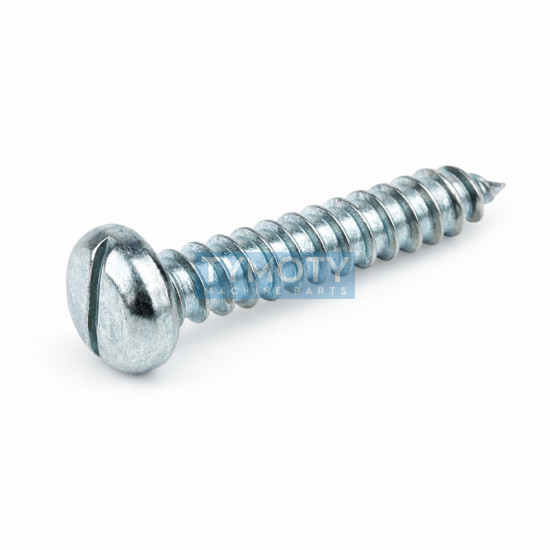

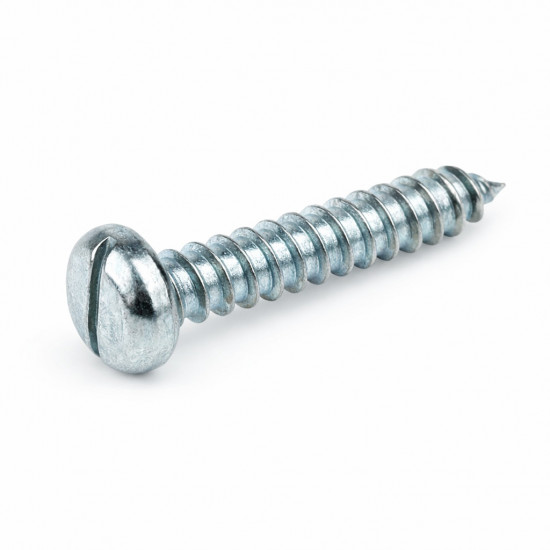

Šroub samořezný s drážkou DIN 7971C 3,9x9,5 pozink

Šroub samořezný s drážkou DIN 7971C 3,9x9,5 pozink

Samořezný šroub do plechu s nízkou válcovou hlavou a přímou drážkou, vyrobený dle normy DIN 7971C (odpovídá ISO 1481 a ČSN 021232). Tento spojovací prvek je určen pro vytváření rozebíratelných spojů v tenkostěnných materiálech, jako jsou plechy, lehké kovové profily či plasty, bez nutnosti předchozího řezání závitu. Šroub je opatřen hrot typu C (špičatý), který usnadňuje zavedení do materiálu, a disponuje hrubým samořezným závitem s větší roztečí pro optimální ukotvení.

Alternativní označení a identifikace:

• PID: 866822
• Normy: DIN 7971C, ČSN 021232, ISO 1481
• Typové označení: S-03,9/09,5 SŘ VD P
• Ekvivalenty: ISO 1481 (válcová hlava s drážkou)

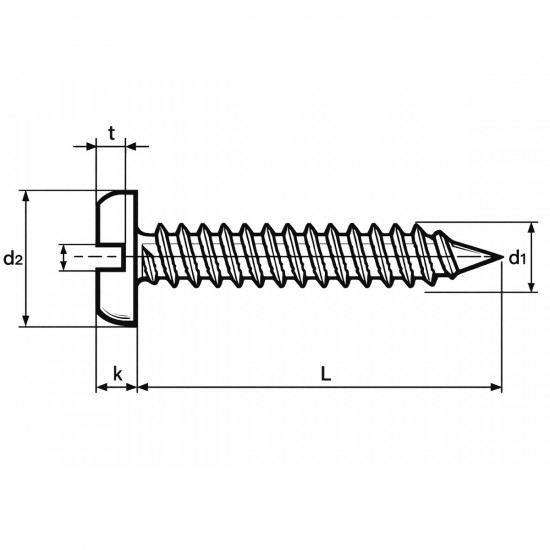

Geometrie a konstrukce

• Typ hlavy: Nízká válcová hlava, která zajišťuje dostatečnou dosedací plochu při zachování kompaktní výšky.
• Pohon: Přímá drážka pro plochý šroubovák.
• Závit: Samořezný závit do plechu dle DIN 7970, určený k tváření závitu v materiálu při montáži.
• Hrot: Provedení C s ostrou špičkou pro přesné vystředění v předvrtaném otvoru.
• Povrchová úprava: Galvanické zinkování zajišťující základní antikorozní ochranu v suchém prostředí.

Konstrukční vlastnosti:

• Materiálová báze: Kalená ocel s vysokou pevností v tahu a odolností proti střihu.
• Mechanické vlastnosti: Tvrdost povrchu závitu je navržena tak, aby šroub mohl tvořit závit v ocelových pleších bez deformace vlastního profilu.
• Zástavbové rozměry: Malá výška hlavy umožňuje použití v aplikacích s omezeným prostorem nad povrchem dílu.

Oblast použití a montáž:

• Aplikace: Spojování plechových dílů, montáž vzduchotechniky, elektroinstalačních prvků a upevňování plastových komponentů.
• Montážní pokyn: Instalace se provádí do předvrtaného otvoru. Průměr otvoru musí odpovídat tloušťce spojovaného materiálu a průměru šroubu pro zajištění maximální svěrné síly.
• Vhodné materiály: Ocelové plechy, hliník, barevné kovy, termoplasty a reaktoplasty.
