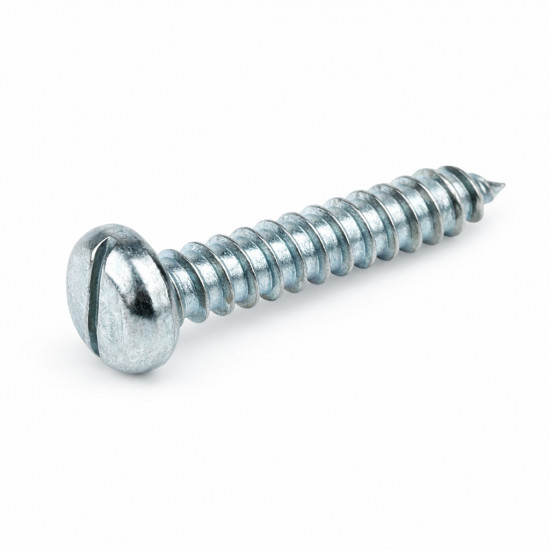

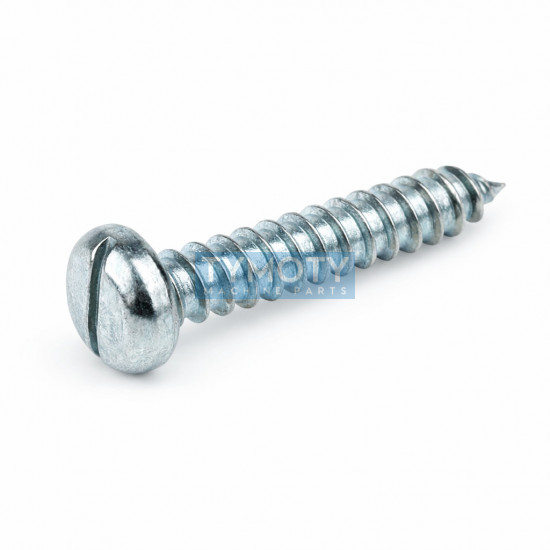

Šroub samořezný s drážkou DIN 7971C 2,9x6,5 pozink

Šroub samořezný s drážkou DIN 7971C 2,9x6,5 pozink

Samořezný šroub do plechu odpovídající normě DIN 7971C je vysoce funkční spojovací prvek určený pro vytváření rozebíratelných spojů v tenkostěnných materiálech. Tento šroub je vyroben z kalené oceli s galvanicky zinkovaným povrchem, který zajišťuje základní ochranu proti korozi. Charakteristickým rysem je samořezný závit s ostrým zakončením (typ C), který si při zašroubování do předvrtaného otvoru sám vyřezává protizávit, čímž zajišťuje pevné a vibračně odolné spojení.

Alternativní označení a identifikace:

• PID: 866805
• Normy: DIN 7971C, ČSN 021232, ISO 1481
• Typové označení: S-02,9/06,5 SŘ VD P
• Ekvivalenty: Samorezná skrutka s nízkou valcovou hlavou, šroub do plechu DIN 7971

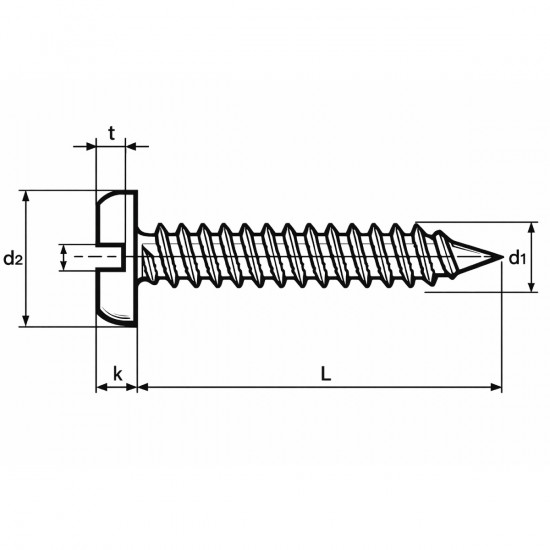

Geometrie a konstrukce

• Tvar hlavy: Nízká válcová hlava, která poskytuje dostatečnou dosedací plochu pro rozložení tlaku na spojovaný materiál.
• Typ pohonu: Přímá průběžná drážka (slotted) pro plochý šroubovák.
• Konstrukce závitu: Samořezný závit s hrubým stoupáním podle DIN 7970, optimalizovaný pro plechy a plasty.
• Typ hrotu: Provedení C značí špičatý (kuželový) konec, který usnadňuje náběh a centrování v otvoru.

Konstrukční vlastnosti

Šroub je navržen tak, aby po montáži hlava spočívala na povrchu materiálu bez nutnosti zahloubení. Kalené jádro oceli zaručuje, že se závit šroubu nedeformuje ani při průchodu tvrdšími plechy. Galvanické zinkování chrání šroub před vzdušnou vlhkostí a prodlužuje životnost spoje v interiérových aplikacích.

Oblast použití / Příklady aplikací

• Spojování tenkých plechů v klempířské výrobě.
• Montáž elektrotechnických komponentů a rozvaděčů.
• Upevňování plastových lišt a profilů k nosným konstrukcím.
• Výroba a opravy spotřební elektroniky a domácích spotřebičů.
• Sestavování lehkých kovových konstrukcí bez nutnosti řezání závitů závitníkem.

Pokyny k aplikaci

Pro správnou funkci spoje je nezbytné předvrtat otvor odpovídajícího průměru (typicky α 2,3 mm až 2,5 mm pro průměr šroubu 2,9 mm, v závislosti na tloušťce a tvrdosti materiálu). Při montáži do měkkých plastů může být průměr předvrtání menší. Utahování by mělo probíhat momentem, který zajistí dotažení hlavy k materiálu, aniž by došlo ke stržení vytvořeného závitu v plechu.
