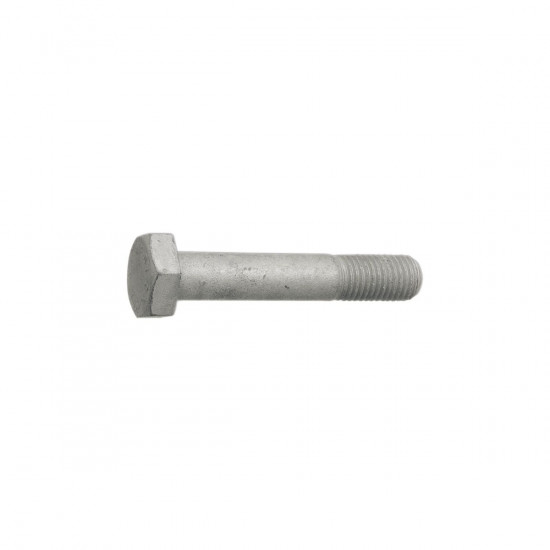

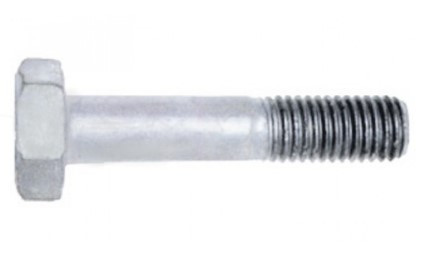

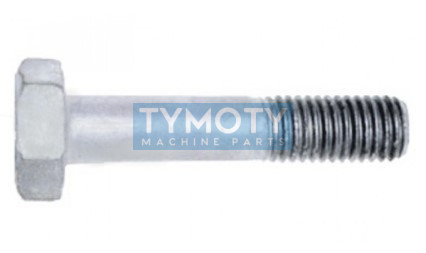

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M27x100

Šroub konstrukční EN 14399-4 (DIN 6914) 10.9 TNZ M27x100

Vysokopevnostní konstrukční šroub se zvětšenou šestihrannou hlavou určený pro předepjaté šroubové spoje (systém HV) v ocelových konstrukcích. Vyroben je z legované oceli pevnostní třídy 10.9 a opatřen žárovým zinkováním pro maximální odolnost proti korozi v exteriéru. Produkt splňuje přísné požadavky normy EN 14399-4, která nahradila starší normu DIN 6914, a je navržen pro specifické potřeby třecích a střižných spojů s řízeným předpětím.

Alternativní označení a identifikace:

• PID: 818662
• Normy: EN 14399-4, DIN 6914
• Označení: S-27/100 6H OK 10TZN
• Ekvivalenty: Konštrukčná skrutka M27x100 10.9 TZN, HV šroub M27

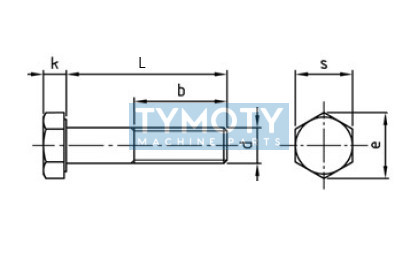

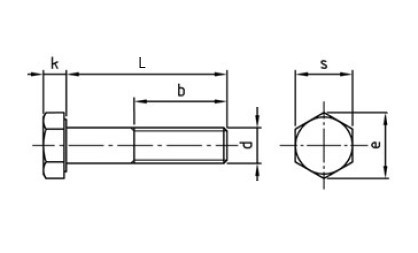

Konstrukční prvky a geometrie:

• Zvětšená hlava: Šestihranná hlava s větší šířkou přes plochy pro lepší rozložení svěrného tlaku.
• Geometrie závitu: Metrický závit s hrubým stoupáním, tepelně normalizovaný pro zachování mechanických vlastností po zinkování.
• Povrchová ochrana: Žárový zinek o tloušťce cca 50 μm pro dlouholetou životnost v náročných podmínkách.
• Definice svěrné délky: Podle EN 14399-4 se svěrná délka rozumí jako čistá vzdálenost mezi hlavou šroubu a maticí (součet tlouštěk všech upnutých součástí včetně podložek).

Montáž a údržba:

Šrouby jsou určeny pro montáž výhradně v kompletní sestavě s odpovídajícími maticemi podle DIN 6915 (EN 14399-4) a podložkami podle DIN 6916 (EN 14399-6). Důležité upozornění: Sady od výrobce Srubena jsou již z výroby upraveny tak, aby byly použitelné ihned bez nutnosti dalšího mazání. Jakékoli dodatečné ošetření mazivem může nepředvídatelně změnit součinitel tření a způsobit chyby při dosahování požadovaného předpětí.

Oblast použití:

Produkt je určen pro nosné ocelové konstrukce vyžadující vysokou bezpečnost a stabilitu. Typické aplikace zahrnují mostní konstrukce, halové skelety, věže, jeřábové dráhy a staticky i dynamicky vysoce namáhané spoje, kde je vyžadováno řízené předpětí spoje.
