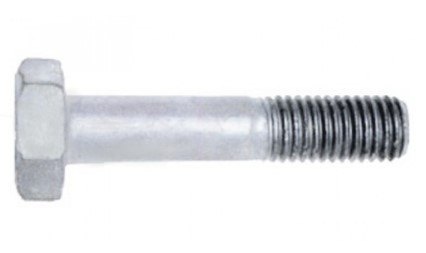

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M20x55

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M20x55 - N2 - 3

Konstrukční vysokopevnostní šroub M20x55 systému HV dle EN 14399-4 (DIN 6914), pevnostní třída 10.9, žárově zinkovaný. Určen pro staticky i dynamicky vysoce namáhané předepjaté spoje ocelových konstru

Výrobce:: Nezařazené
Kód artiklu:: 818554
Katalogové číslo:: S-20/055 6H OK 10TZN
EAN:: 4043952697191
Množství skladem: 36 ks
Skladem u dodavatele: 7361 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 15. 10. 2026

Cena s DPH 56,48 Kč

Cena bez DPH 46,68 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	46,68 Kč	56,48 Kč	56,48 Kč
10 ks	42,01 Kč	50,83 Kč	508,30 Kč
25 ks	39,68 Kč	48,01 Kč	1 200,25 Kč
50 ks	37,34 Kč	45,18 Kč	2 259,00 Kč
100 ks	35,01 Kč	42,36 Kč	4 236,00 Kč

Popis produktu

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M20x55

Vysokopevnostní konstrukční šroub se zvětšenou šestihrannou hlavou (systém HV) vyrobený z oceli pevnostní třídy 10.9 s povrchovou úpravou žárovým zinkováním. Produkt je navržen speciálně pro předepjaté šroubové spoje v ocelových konstrukcích, kde je vyžadována vysoká únosnost a odolnost vůči dynamickému namáhání. Tepelně normalizovaný závit zajišťuje stabilitu mechanických vlastností v náročných aplikacích.

Alternativní označení a identifikace:

Kód produktu: 818554
DIN 6914 M20x55-10.9 žárový zinek
EN 14399-4 M20x55 10.9 TNZ
S-20/055 6H OK 10TZN
Sestava systému HV

Konstrukční vlastnosti a složení

Geometrie hlavy: Zvětšená šestihranná hlava optimalizovaná pro vysoké hodnoty předpětí bez deformace podkladového materiálu.
Materiálové provedení: Ocel vysoké pevnosti třídy 10.9 s vynikající mezí kluzu a pevností v tahu.
Povrchová ochrana: Žárový pozink o tloušťce přibližně 50 μm pro dlouholetou odolnost proti korozi v exteriéru.
Závitová část: Metrický závit se stoupáním 2,50 mm, tepelně normalizovaný (TNZ) pro dodržení tolerancí i po zinkování.

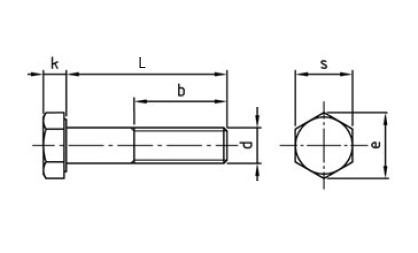

Parametr	Hodnota
Průměr d (mm)	M20
Délka L (mm)	55
Délka závitu L1 (mm)	31
Šířka klíče B1 / s (mm)	32
Výška hlavy H (mm)	13
Stoupání závitu	2,50
Materiál	Ocel
Pevnostní třída	10.9
Povrchová úprava	Zinek žárový (TNZ)
Norma DIN	6914
Norma ISO/EN	EN 14399-4

Technická specifikace

Šroub odpovídá systému HV dle EN 14399-4, který definuje sestavy šroubových spojů pro předpínání. Oproti dřívější normě DIN 6914 dochází u EN 14399-4 ke změně definice svěrné délky, která je nyní uvažována jako čistá vzdálenost mezi hlavou šroubu a maticí (součet tlouštěk všech upnutých dílů včetně podložek).

Montáž a údržba

Pozor! Sady pro předepjaté spoje (např. od výrobce Srubena) jsou dodávány ve stavu připraveném k okamžité montáži. Jsou ošetřeny tak, aby vykazovaly stabilní součinitel tření. Jakékoli dodatečné mazání je zakázáno, neboť mění utahovací charakteristiky a může vést k chybnému předpětí spoje. Šroub musí být v konstrukci použit v kombinaci s odpovídající maticí dle DIN 6915 (EN 14399-4) a podložkami dle DIN 6916 (EN 14399-6).

Oblast použití

Šrouby jsou určeny pro nosné ocelové konstrukce, mostní stavby, technologické celky a dynamicky namáhané spoje vyžadující řízené předpětí. Jsou klíčovým prvkem pro třecí i střižné spoje v těžkém strojírenství a stavebnictví.

Způsoby balení

Název	Množství	Skladem
ks	1	11
B0010	10	0
B0025	25	25
B0050	50	0
B0100	100	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Délka L (mm)	55
Délka L1 (mm)	31
Materiál	ocel
Norma DIN	6914
Norma ISO	EN14399-4
Pevnostní třída	10.9
Povrchová úprava	zinek žárový
Průměr d (mm)	M20
Stoupání	2,50
Šířka B1 (mm)	32
Tvar hlavy	šestihranná
Typ závitu	metrický
Výška H (mm)	13
