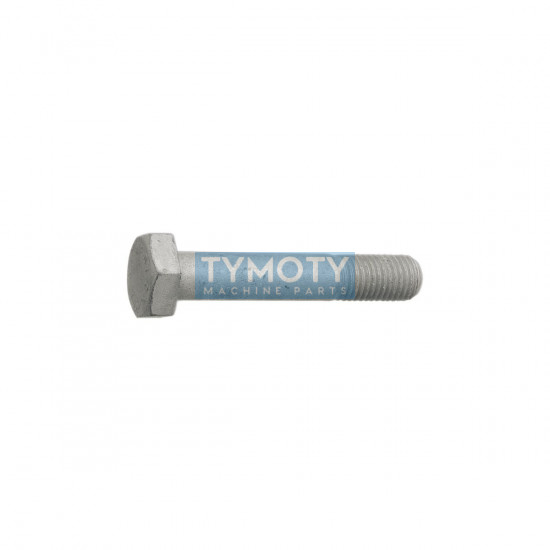

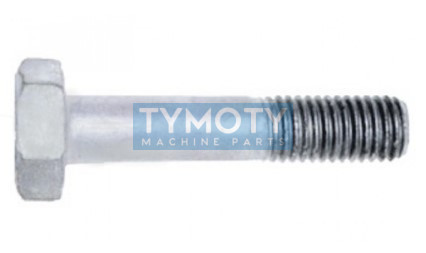

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M20x110

Šroub konstrukční EN 14399-4 (DIN 6914) 10.9 TNZ M20x110

Vysokopevnostní konstrukční šroub se zvětšenou šestihrannou hlavou, určený pro systém HV (předepjaté šroubové spoje). Produkt odpovídá normě EN 14399-4, která nahrazuje dřívější DIN 6914, a je navržen pro použití v nosných ocelových a mostních konstrukcích, kde je vyžadováno řízené předpětí a vysoká odolnost vůči dynamickému namáhání.

Alternativní označení a identifikace

• PID: 818565
• Kódové označení: S-20/110 6H OK 10TZN
• Variantní zápisy: DIN 6914 M20x110, EN14399-4 M20x110, DIN 6914 10.9 TNZ
• Ekvivalenty: Sestava HV (šroub se doplňuje maticí DIN 6915 a podložkami DIN 6916)

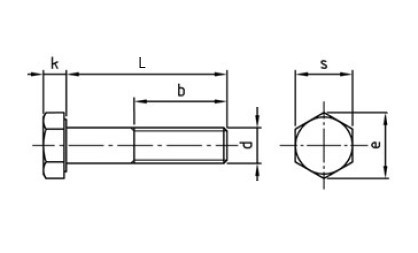

Geometrie a konstrukce

• Tvar hlavy: Zvětšená šestihranná hlava pro efektivní rozložení tlaku při vysokém předpětí.
• Typ závitu: Metrický závit s hrubým stoupáním, částečně závitový dřík.
• Třída pevnosti: 10.9, zajišťující vysokou mez pevnosti v tahu a mez kluzu.
• Povrchová ochrana: Žárový zinek (TNZ) s tloušťkou vrstvy minimálně 50 μm pro dlouhodobou antikorozní ochranu v exteriéru.

Funkční charakteristika

Šrouby jsou navrženy pro třecí a střižné spoje ocelových konstrukcí s vysokými nároky na bezpečnost. Specifikace EN 14399-4 upravuje definici svěrné délky, která je nyní určena jako čistá vzdálenost mezi hlavou šroubu a maticí (součet jmenovitých tlouštěk všech sevřených součástí včetně podložek). Tepelně normalizovaný závit zajišťuje stabilitu mechanických vlastností i po procesu žárového zinkování.

Montáž a pokyny k aplikaci

Důležité upozornění: Sady od výrobce Srubena určené pro předepjaté spoje jsou upraveny tak, aby byly okamžitě použitelné bez dalšího ošetření mazivem. Jakékoli dodatečné mazání je zakázáno, neboť mění součinitel tření a může vést k nesprávnému předpětí spoje. Produkt musí být používán v rámci ucelené sestavy (šroub, matice, podložka) pro zajištění deklarované funkčnosti systému HV.
