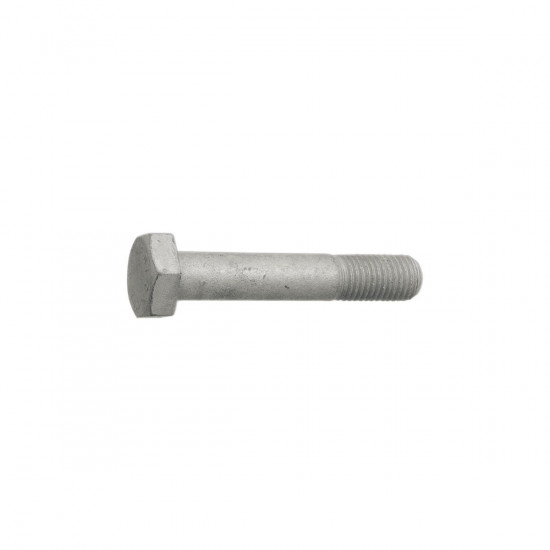

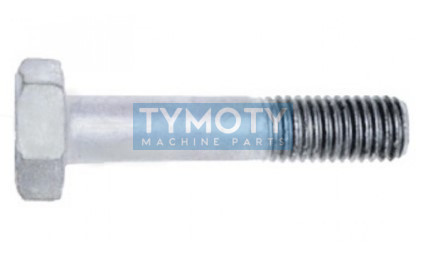

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M16x85

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M16x85

Vysokopevnostní konstrukční šroub se zvětšenou šestihrannou hlavou (systém HV) určený pro předepjaté šroubové spoje v ocelových konstrukcích. Šroub je vyroben z oceli pevnostní třídy 10.9 a je opatřen žárovým zinkováním pro zajištění dlouhodobé protikorozní ochrany v náročných venkovních podmínkách. Konstrukce odpovídá normě EN 14399-4, která nahradila původní normu DIN 6914, se specifickým zaměřením na stabilitu svěrné délky.

Alternativní označení a identifikace

• PID: 818530
• Normativní ekvivalenty: EN 14399-4, DIN 6914
• Typové označení: S-16/085 6H OK 10TZN
• Další zápisy: DIN6914 M16x85-10.9 TZN, EN14399-4 10.9 TNZ M16x85

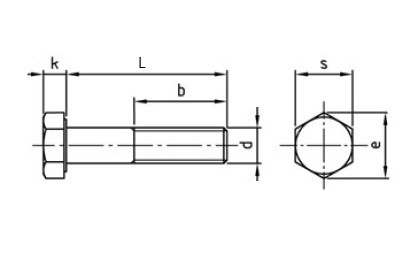

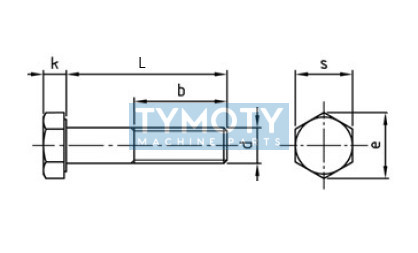

Geometrie a konstrukční prvky

• Zvětšená hlava: Šestihranná hlava s větší dosedací plochou pro optimální rozložení předpětí.
• Závit: Metrický závit s hrubým stoupáním, tepelně normalizovaný.
• Svěrná délka: Dle EN 14399-4 definována jako čistá vzdálenost mezi hlavou šroubu a maticí (součet tlouštěk všech upnutých součástí včetně podložek).
• Povrchová ochrana: Žárový zinek v tloušťce cca 50 μm.

Oblast použití a příklady aplikací

Šrouby jsou určeny pro vysokopevnostní spoje s řízeným předpětím (třecí i střižné spoje). Typické využití zahrnuje nosné ocelové konstrukce, mostní objekty, jeřábové dráhy a technologické celky, kde je vyžadována vysoká statická i dynamická únosnost spoje. Musí být používány v sestavě s odpovídajícími maticemi (DIN 6915 / EN 14399-4) a podložkami (DIN 6916 / EN 14399-6).

Pokyny k montáži

Sady od výrobce Srubena určené pro předepjaté spoje jsou upraveny tak, aby byly použitelné ihned bez dodatečného ošetření mazivem. Jakékoli dodatečné mazání je zakázáno, neboť mění součinitel tření a způsobuje chyby v dosaženém předpětí. Při výpočtu svěrné délky je nutné postupovat dle aktuální normy EN 14399-4.
