Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M16x120

Šroub konstrukční EN 14399-4 (DIN 6914) 10.9 TNZ M16x120

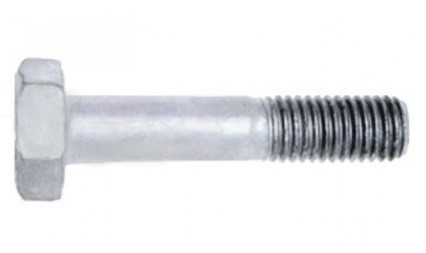

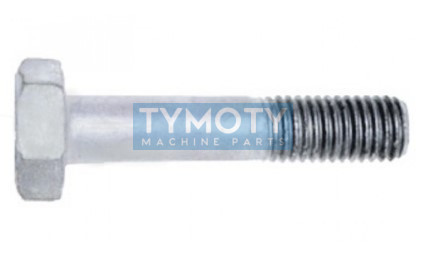

Vysokopevnostní konstrukční šroub se zvětšenou šestihrannou hlavou je navržen specificky pro předepjaté šroubové spoje v ocelových konstrukcích, známé jako systém HV. Tento spojovací prvek splňuje požadavky evropské normy EN 14399-4, která nahradila původní německou normu DIN 6914. Šroub je vyroben z jakostní oceli pevnostní třídy 10.9 a je opatřen žárovým zinkováním (TNZ), které zajišťuje vynikající protikorozní ochranu i v exponovaných venkovních prostředích.

Alternativní označení a identifikace

• PID: 818537
• Typové označení: S-16/120 6H OK 10TZN
• Normativní reference: DIN 6914, ISO 7412, ČSN EN 14399-4
• Systém: HV (vysokopevnostní předepínané spoje)

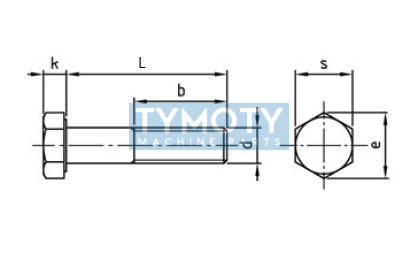

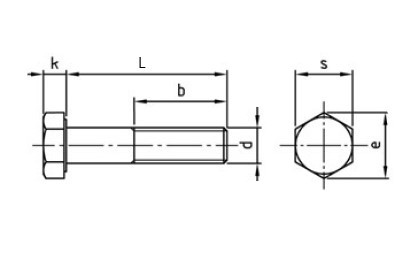

Geometrie a konstrukční prvky

• Zvětšená šestihranná hlava: Širší dosedací plocha (OK 27) minimalizuje měrný tlak pod hlavou a zabraňuje otlačení spojovaného materiálu při vysokém předpětí.
• Tepelně normalizovaný závit: Závit je válcován a následně tepelně zpracován pro dosažení optimálních mechanických vlastností a odolnosti vůči únavovému lomu.
• Povrchová úprava TNZ: Žárový zinek nanášený ponorem zaručuje dlouhou životnost spoje bez nutnosti další údržby.
• Pevnostní třída 10.9: Materiál s garantovanou mezí kluzu a pevností v tahu pro vysoce zatížené statické i dynamické aplikace.

Oblast použití / Příklady aplikací

Tento šroub je určen pro nosné ocelové konstrukce, jako jsou mosty, haly, vysílače a technologické plošiny. Používá se v aplikacích s řízeným předpětím, kde se vyžaduje certifikovaná součinnost celé sestavy (šroub, matice, podložka) pro zajištění stability spoje při přenosu smykových a tahových sil.

Montáž a údržba

Konstrukční šrouby systému HV musí být vždy montovány s odpovídajícími maticemi podle EN 14399-4 (DIN 6915) a dvěma kalenými podložkami podle EN 14399-6 (DIN 6916). Utahování se provádí předepsaným momentem nebo úhlem pootočení, aby bylo dosaženo definovaného předpětí. Vzhledem k žárovému zinkování je nutné počítat s tolerancí závitu 6H po zinkování.
