Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M12x75

Šroub konstrukční EN 14399-4 (DIN 6914) 10.9 TNZ M12x75

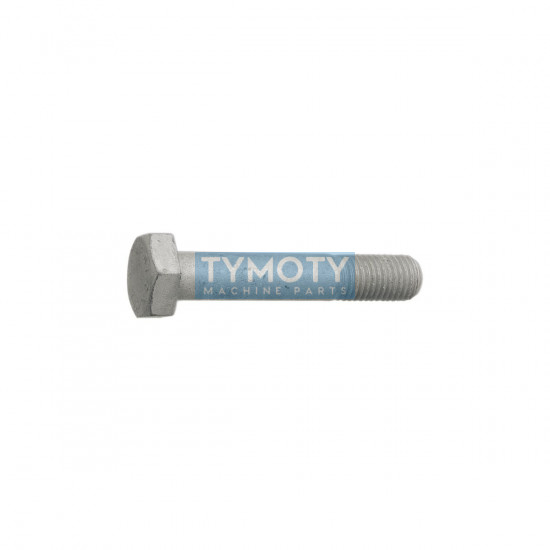

Vysokopevnostní konstrukční šroub se zvětšenou šestihrannou hlavou, určený pro předepjaté šroubové spoje v ocelových konstrukcích (systém HV). Produkt je vyroben z oceli pevnostní třídy 10.9 a opatřen žárovým zinkováním o tloušťce vrstvy přibližně 50 μm, což zajišťuje vysokou odolnost proti korozi i v agresivním venkovním prostředí. Šroub splňuje požadavky norem pro nosné ocelové konstrukce dle EN 1090 a DIN 18800.

Alternativní označení a identifikace

• Normativní označení: EN 14399-4, DIN 6914, ISO 7412 (ekvivalent)
• Identifikační kódy: PID 818510, S-12/075, HV-bolts Friedberg AF
• Technické specifikace: 10.9 TNZ, 10TZN, K1, -AF- tZn
• Klíčová slova: Konstrukční šroub HV, Šestihranný šroub pro ocelové konstrukce, CE certifikovaný spojovací prvek

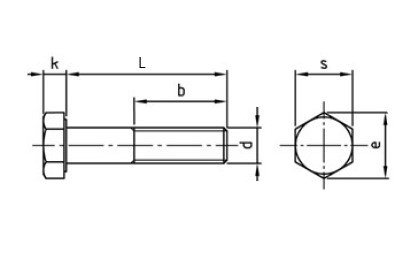

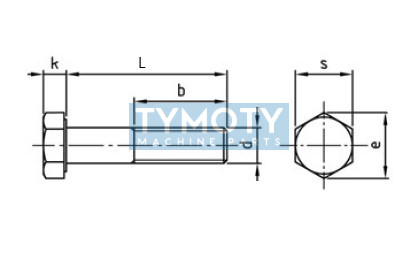

Geometrie a konstrukční rozbor

• Zvětšená šestihranná hlava: Šířka klíče 22 mm zajišťuje optimální rozložení tlaku při vysokém předpětí, což je klíčové pro třecí i střižné spoje.
• Pevnostní třída 10.9: Materiál s minimální mezí klzu 900 MPa a minimální pevností v tahu 1000 MPa pro dynamicky namáhané spoje.
• Svěrná délka: Dle revidované normy EN 14399-4 je svěrná délka definována jako čistá vzdálenost mezi dosedací plochou hlavy a maticí (součet tlouštěk všech upnutých součástí včetně HV podložek).
• Závitová část: Metrický závit se standardním stoupáním 1,75 mm, délka závitu 23 mm.

Montáž a údržba

Konstrukční sady (šroub, matice, podložky) od výrobce Srubena jsou upraveny tak, aby byly připraveny k okamžité montáži bez nutnosti dalšího mazání. Důležité upozornění: Dodatečné mazání šroubu při montáži mění koeficient tření a způsobuje chyby v dosaženém předpětí, což může vést k selhání spoje. Pro zajištění deklarované funkce musí být šroub použit v sestavě s maticí DIN 6915 a podložkami DIN 6916.

Oblast použití

• Mostní konstrukce: Pro spoje vystavené dynamickému zatížení a vlivům povětrnosti.
• Průmyslové haly: Montáž nosných skeletů a spojů s požadavkem na vysokou únosnost.
• Stavebnictví: Jeřábové dráhy, věže a stožáry dle normy EN 1090.
• Předepjaté spoje: Aplikace vyžadující přesně definovanou svěrnou sílu (metoda momentová nebo metoda kombinovaná).
