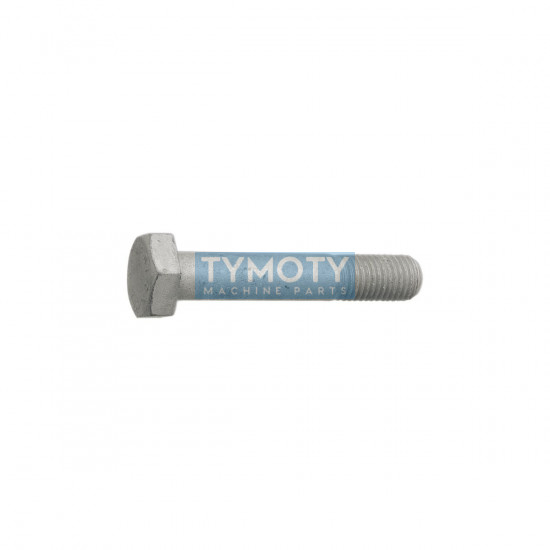

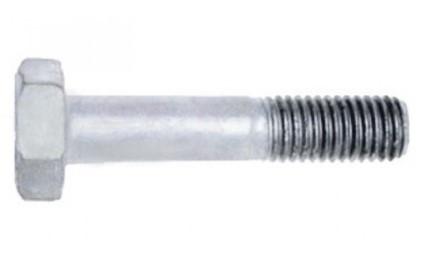

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M12x45

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M12x45 - N2 - 3

Šroub se zvětšenou šestihrannou hlavou pro spoje ocelových konstrukcí.

Výrobce:: Nezařazené
Kód artiklu:: 818504
Katalogové číslo:: S-12/045 6H OK 10TZN
EAN:: 9002734320035
Množství skladem: 69 ks
Skladem u dodavatele: 22620 ks - do 3 pracovních dnů
Minimální objednatelné množství:: 1 ks

Skladem Když objednáte do 14:00 hodin, zboží doručíme 15. 10. 2026

Cena s DPH 17,95 Kč

Cena bez DPH 14,83 Kč

Porovnat

Množství od	Cena bez DPH/ks	Cena s DPH/ks	Celkem s DPH
1 ks	14,83 Kč	17,95 Kč	17,95 Kč
10 ks	13,36 Kč	16,16 Kč	161,60 Kč
25 ks	12,61 Kč	15,26 Kč	381,50 Kč
50 ks	11,87 Kč	14,36 Kč	718,00 Kč
100 ks	11,12 Kč	13,46 Kč	1 346,00 Kč
200 ks	10,39 Kč	12,57 Kč	2 514,00 Kč

Popis produktu

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M12x45

Šroub konstrukční se zvětšenou šestihrannou hlavou určený pro vysokopevnostní předepjaté spoje (systém HV) v ocelových konstrukcích. Je vyroben z vysokopevnostní oceli třídy 10.9 a opatřen žárovým zinkem o tloušťce minimálně 50 μm, což zajišťuje dlouhodobou antikorozní ochranu v náročných expozicích. Tento spojovací prvek je funkčně navržen pro montáž v kompletu s odpovídajícími maticemi DIN 6915 (EN 14399-4) a podložkami DIN 6916 (EN 14399-6).

Alternativní označení a identifikace

Norma: EN 14399-4 (původně DIN 6914)
Kódové označení: S-12/045 6H OK 10TZN
PID: 818504
Ekvivalenty: Šroub HV M12x45 10.9 žárový zinek, Šroub pro ocelové konstrukce M12x45

Geometrie a konstrukční vlastnosti

Zvětšená hlava: Šroub disponuje zvětšenou šestihrannou hlavou (rozměr klíče OK 22 mm) pro lepší rozložení tlaku při předpínání.
Metrický závit: Standardní metrický závit s hrubým stoupáním 1,75 mm.
Definice svěrné délky: Podle aktuální normy EN 14399-4 je svěrná délka definována jako čistá vzdálenost mezi hlavou šroubu a maticí, což odpovídá jmenovité tloušťce všech upnutých součástí včetně podložek.
Tolerance: Třída tolerance 6H pro závit po žárovém zinkování.

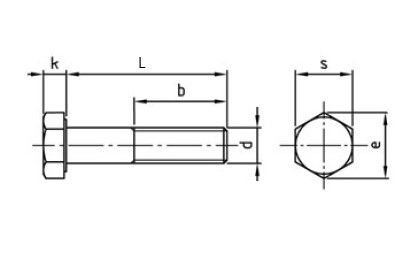

Parametr	Hodnota
Průměr závitu (d)	M12
Délka šroubu (L)	45 mm
Délka závitové části (L1)	23 mm
Šířka hlavy (B1 / OK)	22 mm
Výška hlavy (H)	8 mm
Stoupání závitu	1,75 mm
Pevnostní třída	10.9
Materiál	Ocel
Povrchová úprava	Žárový zinek (TNZ)
Tloušťka povlaku	min. 50 μm
Norma DIN	6914
Norma ISO/EN	EN 14399-4

Oblast použití a příklady aplikací

Šroub je primárně určen pro nosné ocelové konstrukce, mostní objekty a výškové stavby, kde je vyžadováno řízené předpětí spoje. Je vhodný pro třecí i střižné spoje s vysokým dynamickým namáháním. Použití je podmíněno kompatibilitou celé sestavy HV, nikoliv jako samostatný spojovací prvek pro běžné mechanické spoje.

Montáž a údržba

Vysokopevnostní sady pro předepjaté spoje (např. od výrobce Srubena) jsou z výroby upraveny tak, aby byly použitelné ihned bez nutnosti dalšího ošetření mazivem. Důležité upozornění: Dodatečné mazání je nepřípustné, neboť mění součinitel tření a může vést k nesprávnému předpětí nebo poškození spoje během utahování. Při instalaci je nutné dodržet technologický postup utahování specifikovaný v normě EN 1090-2.

Způsoby balení

Název	Množství	Skladem
ks	1	69
B0010	10	0
B0025	25	0
B0050	50	0
B0100	100	0
B0200	200	0

Tento produkt je dostupný také na Slovensku: tymoty.sk

Parametry

Délka L (mm)	45
Délka L1 (mm)	23
Materiál	ocel
Norma DIN	6914
Norma ISO	EN14399-4
Pevnostní třída	10.9
Povrchová úprava	zinek žárový
Průměr d (mm)	M12
Stoupání	1,75
Šířka B1 (mm)	22
Tvar hlavy	šestihranná
Typ závitu	metrický
Výška H (mm)	8
