Šroub konstrukční EN14399-4 (DIN 6914) 10.9 TNZ M12x40
- Výrobce:
- Nezařazené
- Kód artiklu:
- 818503
- Katalogové číslo:
- S-12/040 6H OK 10TZN
- EAN:
- 9002734320028
- Množství skladem
- 72 ks
- Skladem u dodavatele
- 20158 ks - do 3 pracovních dnů
- Minimální objednatelné množství:
- 1 ks
| Množství od | Cena bez DPH/ks | Cena s DPH/ks | Celkem s DPH |
|---|---|---|---|
| 1 ks | 14,02 Kč | 16,97 Kč | 16,97 Kč |
| 10 ks | 12,62 Kč | 15,27 Kč | 152,70 Kč |
| 25 ks | 11,92 Kč | 14,42 Kč | 360,50 Kč |
| 50 ks | 11,22 Kč | 13,58 Kč | 679,00 Kč |
| 100 ks | 10,52 Kč | 12,73 Kč | 1 273,00 Kč |
| 200 ks | 9,82 Kč | 11,88 Kč | 2 376,00 Kč |

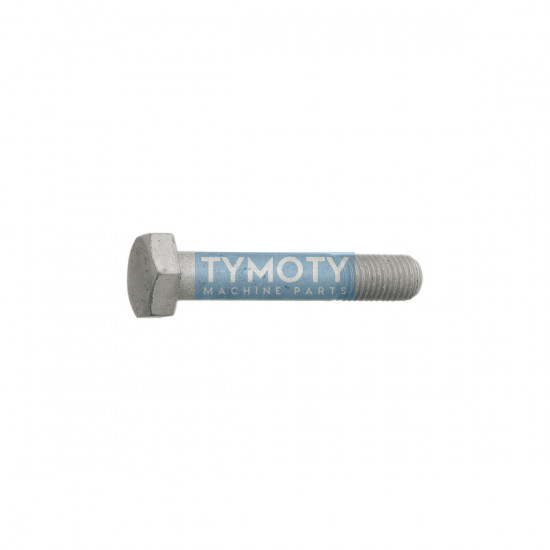

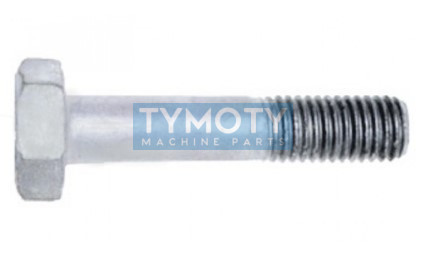

Šroub konstrukční EN 14399-4 (DIN 6914) 10.9 TNZ M12x40
Vysokopevnostní konstrukční šroub systému HV určený pro předepjaté šroubové spoje v ocelových konstrukcích. Šroub je vyroben z oceli pevnostní třídy 10.9 a opatřen žárovým zinkem pro dlouhodobou protikorozní ochranu. Konstrukce se zvětšenou šestihrannou hlavou umožňuje bezpečný přenos vysokých předpínacích sil a dynamického namáhání, což je klíčové pro nosné mostní a stavební konstrukce.
Alternativní označení a identifikace
- PID: 818503
- Norma DIN: DIN 6914 (původní německá norma)
- Norma ISO/EN: EN 14399-4 (současná evropská norma pro HV sestavy)
- Označení výrobce: S-12/040 6H OK 10TZN
- Ekvivalenty: Šroub konstrukční DIN 6914 M12x40-10.9 žárový zinek, Konštrukčná skrutka TNZ M12x40
Geometrie a konstrukce
- Zvětšená šestihranná hlava: Specifický tvar pro HV sestavy s větší šířkou přes plochy oproti standardním šestihranným šroubům.
- Tepelně normalizovaný závit: Zajišťuje optimální mechanické vlastnosti po tváření a zinkování.
- Metrický závit: Hrubá řada se stoupáním 1,75 mm.
- Materiálové provedení: Kalená a popuštěná ocel s garantovanou pevností 10.9 pro kritické spoje.

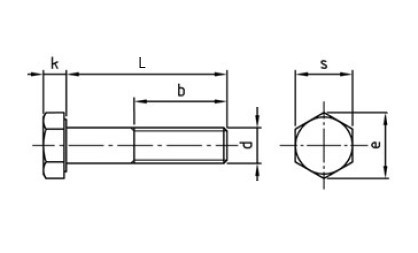

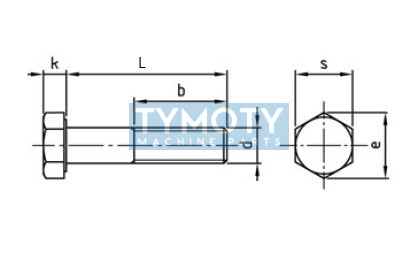

| Parametr | Hodnota |
|---|---|
| Jmenovitý průměr závitu (d) | M12 |
| Délka šroubu (L) | 40 mm |
| Délka závitu (L1) | 21 mm |
| Šířka hlavy (B1/OK) | 22 mm |
| Výška hlavy (H) | 8 mm |
| Stoupání závitu | 1,75 mm |
| Pevnostní třída | 10.9 |
| Povrchová úprava | Zinek žárový (min. 50 μm) |
| Systém spoje | HV (předepjatý) |
Hlavní výhody a funkční charakteristika
- Protikorozní odolnost: Žárový pozink o tloušťce cca 50 μm garantuje odolnost v exteriéru po desítky let.
- Vysoká svěrná síla: Určeno pro třecí i střižné spoje s řízeným předpětím.
- Kompatibilita: Plně odpovídá požadavkům na sestavy šroub-matice-podložka dle EN 14399.
Montáž a údržba
- Zákaz dodatečného mazání: Sady (např. od výrobce Srubena) jsou z výroby upraveny tak, aby byly použitelné ihned. Dodatečné nanášení maziv mění součinitel tření a způsobuje chyby při předpínání.
- Definice svěrné délky: Dle normy EN 14399-4 je svěrná délka definována jako čistá vzdálenost mezi hlavou šroubu a maticí (součet tlouštěk všech spojovaných dílů včetně podložek).
- Kompletace: Šroub musí být v předepjatém spoji vždy použit s odpovídající maticí DIN 6915 a podložkami DIN 6916 pro zachování funkčnosti HV systému.
Způsoby balení
| Název | Množství | Skladem |
|---|---|---|
| ks | 1 | 72 |
| B0010 | 10 | 0 |
| B0025 | 25 | 0 |
| B0050 | 50 | 0 |
| B0100 | 100 | 0 |
| B0200 | 200 | 0 |
Tento produkt je dostupný také na Slovensku: tymoty.sk
| Délka L (mm) | 40 |
|---|---|
| Délka L1 (mm) | 21 |
| Materiál | ocel |
| Norma DIN | 6914 |
| Norma ISO | EN14399-4 |
| Pevnostní třída | 10.9 |
| Povrchová úprava | zinek žárový |
| Průměr d (mm) | M12 |
| Stoupání | 1,75 |
| Šířka B1 (mm) | 22 |
| Tvar hlavy | šestihranná |
| Typ závitu | metrický |
| Výška H (mm) | 8 |
-
