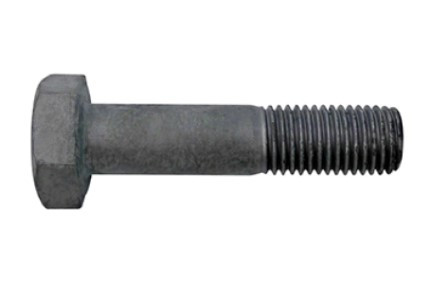

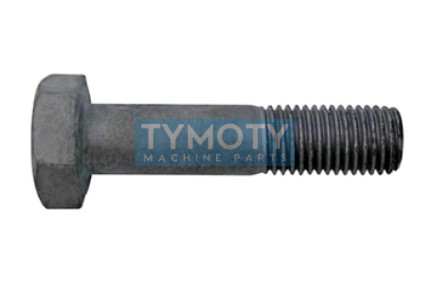

Šroub konstrukční EN14399-4 (DIN 6914) 10.9 M20x70

Šroub konstrukční EN 14399-4 (DIN 6914) 10.9 M20x70

Vysokopevnostní konstrukční šroub se zvětšenou šestihrannou hlavou, určený pro předepjaté šroubové spoje ocelových konstrukcí (systém HV). Jedná se o prvek s přesně definovanou geometrií a materiálovými vlastnostmi, odpovídající přísným požadavkům na třecí a střižné spoje nosných systémů.

Alternativní označení a identifikace:

• DIN 6914: Původní německá norma pro konstrukční šrouby
• EN 14399-4: Aktuální evropská norma pro HV systémy
• Kódové označení: S-20/070, OK 10, PID: 818057
• Tolerance závitu: 6H

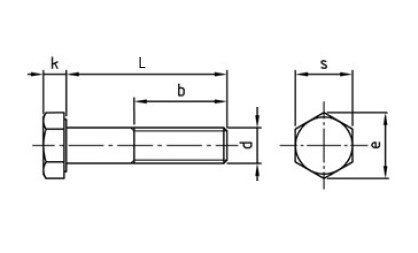

Geometrie a konstrukce:

• Zvětšená šestihranná hlava: Navržena pro optimální rozložení tlaku při vysokém předpětí v ocelových profilech.
• Pevnostní třída 10.9: Zaručuje vysokou mez pevnosti v tahu a mez kluzu nezbytnou pro staticky namáhané sestavy.
• Metrický závit: Standardní stoupání 2,50 mm pro průměr M20 s částečným dříkem.
• Materiálové provedení: Ocel bez povrchové úpravy (holá), vhodná pro následnou povrchovou ochranu nebo specifikované prostředí.

Konstrukční vlastnosti:

Šrouby podle DIN 6914 jsou klíčovým prvkem systému HV, který vyžaduje přesnou součinnost mezi šroubem, maticí a podložkou. Zvětšená šířka přes plochy (klíč 32 mm pro M20) zamezuje otlaku materiálu pod hlavou při plném předepnutí spoje.

Oblast použití:

• Nosné ocelové konstrukce hal a výrobních objektů.
• Mostní konstrukce a inženýrské stavby.
• Vysokopevnostní předepjaté spoje s řízeným momentem utahování.
• Aplikace vyžadující vysokou odolnost proti střihu a vibracím.

Montáž a údržba:

Tento šroub musí být používán v sestavě s odpovídající maticí (DIN 6915 / EN 14399-4) a kalenými podložkami (DIN 6916 / EN 14399-6). Použití jako samostatný spojovací prvek bez systémové matice a podložk je pro předepjaté spoje nepřípustné. Při montáži je nutné dodržet předepsané utahovací momenty pro dosažení požadovaného předpětí.
