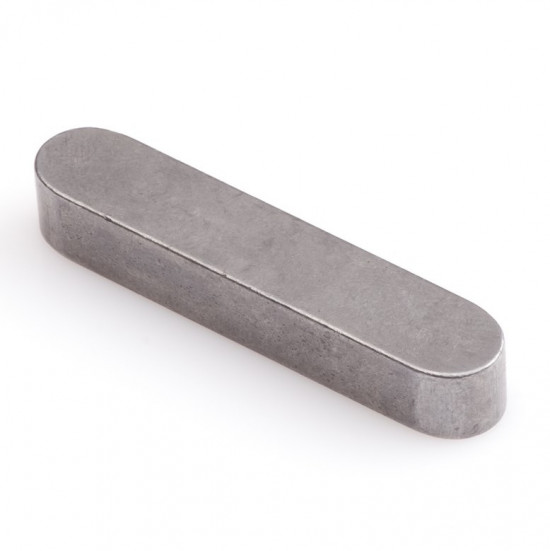

Pero těsné DIN 6885 A 5x5x16 nerez A4

Pero těsné DIN 6885 A 5x5x16 nerez A4

Těsné pero dle normy DIN 6885 ve tvaru A je precizní strojní součást určená pro vytvoření spolehlivého rozebíratelného spoje mezi hřídelí a nábojem. Tento spojovací prvek slouží k mechanickému přenosu krouticího momentu, přičemž síla je přenášena bočními stěnami pera. Provedení z nerezové oceli A4 zajišťuje vynikající odolnost v agresivním korozivním prostředí, včetně kyselin a mořské vody, což je klíčové pro aplikace v chemickém nebo potravinářském průmyslu.

Alternativní označení a identifikace:

• Normativní ekvivalenty: DIN 6885 A, ISO 773, ČSN 022562
• Typové označení: S-PERO 05/05/016 A4, DIN 6885 A 4 A 5 x 5 x 16 A 4
• Interní kód (PID): 898819
• Popis v systémech: Pero těsné zaoblené 5x5x16 nerez A4, Parallel keys form A

Geometrie a konstrukce:

• Tvar A: Provedení se zaoblenými čely (rundstirnig), bez montážních otvorů.
• Materiál: Austenitická nerezová ocel A4 (AISI 316), vysoce odolná proti korozi a kyselinám.
• Přesnost: Standardizovaný obdélníkový průřez s přesnou tolerancí šířky a výšky pro vymezení uložení v drážce.
• Funkční princip: Pero přenáší moment výhradně svými boky, nikoliv horní či spodní plochou, což vyžaduje přesné lícování drážek hřídele a náboje.

Konstrukční vlastnosti:

Pero se vyznačuje vysokou geometrickou přesností, která je nezbytná pro minimalizaci vůlí v hřídelovém spoji. Díky materiálu A4 je zajištěna stabilita parametrů i v prostředích s vysokou vlhkostí nebo přítomností chemikálií. Zaoblená čela (tvar A) usnadňují usazení do frézovaných drážek hřídele, které jsou typicky vyráběny stopkovými frézami.

Oblast použití:

Tento typ pera je určen pro fixaci nábojů, jako jsou ozubená kola, řemenice, spojky nebo řetězová kola na hřídel. Je ideální volbou pro strojní zařízení v potravinářském, farmaceutickém a chemickém průmyslu, kde je kladen nárok na sterilitu a odolnost proti oxidaci a kyselým látkám.

Montáž a údržba:

Při montáži je nutné dbát na čistotu drážek a správnou volbu lícování. Pero nesmí vykazovat radiální vůli (na výšku), horní plocha pera by měla mít mírnou vůli pod dnem drážky v náboji. Nerezová ocel A4 nevyžaduje dodatečnou antikorozní ochranu, avšak doporučuje se použití montážní pasty k zamezení zadření při lisování do těsných drážek.
