Pero těsné DIN 6885 A 50x28x280

Pero těsné DIN 6885 A 50x28x280

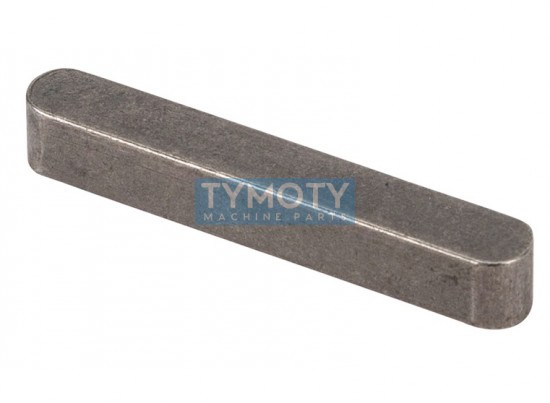

Pero těsné v provedení A (zaoblená čela) s rozměry 50x28x280 mm je přesný strojní součástkový prvek určený pro realizaci spojení hřídele s nábojem. Je vyrobeno z nelegované ušlechtilé oceli C45K, která zajišťuje nezbytnou pevnost a odolnost proti deformaci při přenosu krouticího momentu. Tento typ pera se využívá v rozebíratelných spojích, kde přenos síly probíhá prostřednictvím boků pera, nikoliv jeho horní nebo spodní plochou.

Alternativní označení a identifikace:

• DIN 6885 A 50x28x280
• ISO 773
• ČSN 022562
• S-PERO 50/28/280
• ID produktu: 864534

Geometrie a konstrukce

• Tvar A: Konstrukční provedení se oběma konci zaoblenými (polokulovými).
• Materiálové složení: Kvalitní konstrukční ocel C45K (1.0503) s garantovanými mechanickými vlastnostmi.
• Průřez: Přesný obdélníkový profil se šířkou 50 mm a výškou 28 mm.
• Funkční princip: Přenos momentu mezi hřídelí a nasazeným dílem (např. ozubeným kolem) přes boční plochy drážky.

Konstrukční vlastnosti:

Pero odpovídá standardizovaným rozměrům pro velké průměry hřídelí, kde je kritická přesnost šířky pro správné uložení v drážce bez nadměrných vůlí. Výrobní proces zohledňuje normu DIN 6885 A, která definuje návaznost rozměrů pera na průměr hřídele a tolerance výšky i šířky. Materiál C45K poskytuje optimální poměr mezi houževnatostí a tvrdostí, což minimalizuje riziko střihu pera při rázovém zatížení.

Oblast použití / Příklady aplikací:

Tento rozměr pera se typicky využívá v těžkém strojírenství pro montáž velkých nábojů, jako jsou:

• Ozubená kola velkých převodovek.
• Hřídelové spojky v průmyslových pohonech.
• Řemenice a řetězová kola s vysokým krouticím momentem.
• Setrvačníky a náboje turbín.

Montáž a údržba:

Při montáži je nutné zajistit čistotu drážky v hřídeli i náboji. Pero musí být do drážky hřídele uloženo s odpovídajícím lícováním (např. P9 nebo N9 dle požadavků na spojení). Horní plocha pera nesmí vykazovat silový styk s dnem drážky v náboji (vůle). Doporučuje se kontrola drsnosti funkčních ploch pro eliminaci vzniku omačkání při vibracích.
