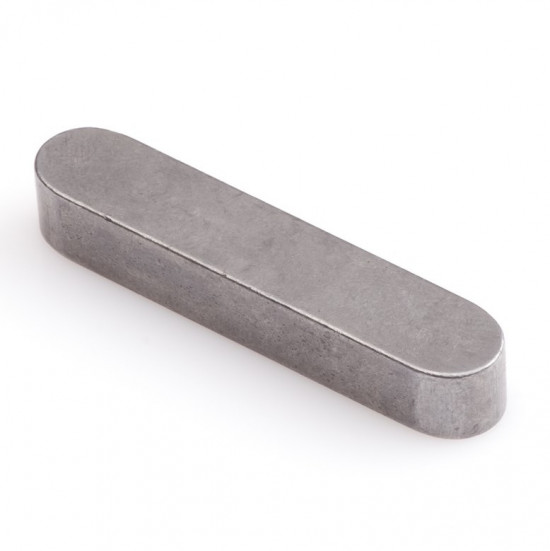

Pero těsné DIN 6885 A 4x4x10 nerez A4

Pero těsné DIN 6885 A 4x4x10 nerez A4

Těsné pero v provedení tvaru A (se zaoblenými čely) podle normy DIN 6885 je vysoce přesný spojovací prvek určený pro realizaci rozebíratelných hřídelových spojů. Slouží k efektivnímu přenosu krouticího momentu mezi hřídelí a nábojem (např. u řemenic, ozubených kol nebo spojek). Toto pero je vyrobeno z nerezové oceli třídy A4 (AISI 316), což mu zajišťuje vynikající korozivzdornost v agresivním prostředí, včetně kontaktu s kyselinami či mořskou vodou.

Alternativní označení a identifikace

• Normy: DIN 6885 A, ISO 773, ČSN 022562
• Rozměrové zápisy: 4x4x10, 4/4/10, A 4 x 4 x 10
• Kódy a identifikátory: PID 898807, S-PERO 04/04/010
• Typové označení: Parallel keys, hohe Form, rundstirnig

Geometrie a konstrukce

• Tvar A: Zaoblená čela (tzv. polokulaté konce) bez upevňovacích otvorů.
• Materiálové složení: Nerezová ocel A4 (austenity), odolná vůči oxidaci a chemickým vlivům.
• Pracovní plochy: Moment je přenášen boky pera, nikoliv horní či spodní plochou, což vyžaduje přesnou toleranci drážky.
• Profil: Vysoké provedení s obdélníkovým průřezem 4x4 mm pro hluboké uložení v hřídeli.

Konstrukční vlastnosti

Pero odpovídá systému tolerancí definovanému v DIN 6885, což zaručuje přesné lícování v drážce hřídele i náboje. Rozměr 4x4 mm je standardizován pro konkrétní průměry hřídelí dle příslušné technické tabulky. Použití nerezové oceli A4 eliminuje riziko zadření (zakousnutí) spoje vlivem koroze, což usnadňuje následnou demontáž i po dlouhodobém provozu.

Oblast použití / Příklady aplikací

Vzhledem k materiálovému provedení A4 je toto pero ideální pro použití v potravinářském průmyslu, chemickém strojírenství, v námořní dopravě nebo u čerpadel pracujících s agresivními médii. Je vhodné pro montáž řemenic, řetězových kol a ventilátorů na hřídele, kde je vyžadován spolehlivý přenos krouticího momentu v náročných klimatických podmínkách.

Montáž a údržba

Při montáži je nutné dbát na čistotu drážky a správnou orientaci zaoblených čel tvaru A. Přestože nerezová ocel A4 vykazuje vysokou pasivitu, doporučuje se při montáži do nerezových hřídelí použít separační pastu k zamezení studeného svaru. Pero musí v drážce sedět pevně bočními plochami, přičemž nad perem v drážce náboje musí být zachována předepsaná vůle.
