Pero těsné DIN 6885 A 45x25x280

Pero těsné DIN 6885 A 45x25x280

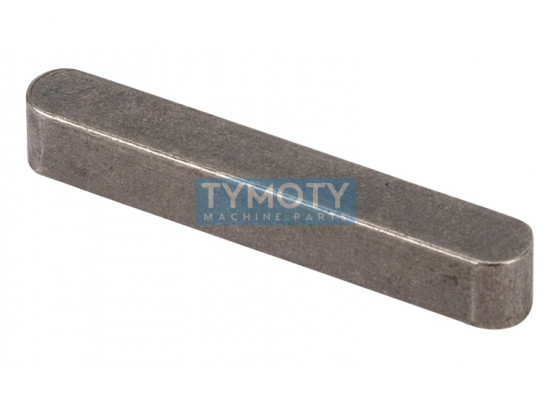

Přesné strojní pero těsné s polokulatými konci (tvar A) odpovídající normám DIN 6885 A, ISO 773 a ČSN 022562. Tento konstrukční prvek je vyroben z vysoce kvalitní oceli C45K a je určen pro vytváření rozebíratelných spojů hřídele s nábojem, kde zajišťuje spolehlivý přenos krouticího momentu mezi hnacím a hnaným prvkem.

Alternativní označení a identifikace:

• Kód produktu: 864522
• Typové označení: S-PERO 45/25/280
• Normy: DIN 6885 A, ISO 773, ČSN 022562
• Alternativní zápisy: DIN6885A-ISO773-ČSN022562, 45x25x280

Konstrukční vlastnosti a složení

• Materiál: Konstrukční ocel C45K se zvýšenou pevností.
• Geometrie: Obdélníkový průřez s přesně definovanou šířkou a výškou dle průměru hřídele.
• Provedení A: Obě čela pera jsou zaoblená pro usazení do frézovaných drážek s odpovídajícím radiusem.
• Přenos sil: Moment je přenášen bočními plochami pera; horní a spodní plocha jsou uloženy s definovanou vůlí.

Oblast použití / Příklady aplikací

Pero se využívá v těžkém strojírenství a průmyslové mechanice pro upevnění strojních součástí na hřídele o velkých průměrech. Typicky se jedná o montáž velkých ozubených kol, řemenic, hřídelových spojek nebo nábojů ventilátorů a čerpadel.

Montáž a údržba

Pero se vkládá do drážky v hřídeli, která musí odpovídat šířce pera a jeho zaoblení. Následně se na hřídel nasune náboj s příslušnou drážkou. Je nezbytné dodržet tolerance uložení h6/js9 nebo h6/P9 v závislosti na požadovaném typu spoje. Při montáži nesmí docházet k radiálnímu sevření pera mezi dnem drážky hřídele a náboje.
