Pero těsné DIN 6885 A 40x22x360

Pero těsné DIN 6885 A 40x22x360

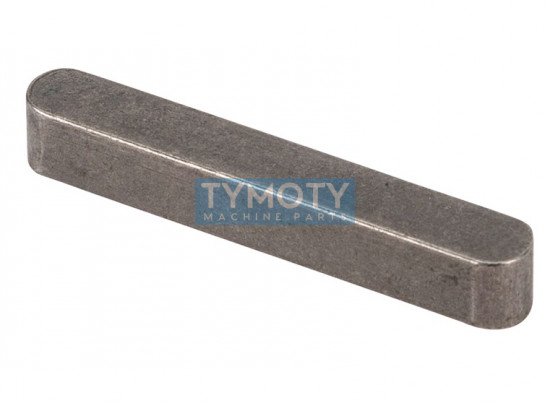

Přesné strojní pero v provedení tvaru A se zaoblenými konci, vyrobené z kvalitní nelegované ušlechtilé oceli C45K. Tento konstrukční prvek je určen pro vytváření pevných, ale rozebíratelných spojů mezi hřídelem a nábojem (např. řemenice, ozubená kola, spojky), kde zajišťuje spolehlivý přenos krouticího momentu bočním tlakem svých ploch.

Alternativní označení a identifikace:

• Kód produktu: 864510
• Normy: DIN 6885 A, ISO 773, ČSN 022562
• Typové označení: Pero těsné 40x22x360
• Ekvivalenty: DIN6885A-ISO773-ČSN022562
• Zápis rozměru: 40/22/360, 40 × 22 × 360

Geometrie a konstrukce:

• Tvar A: Provedení se zaoblenými čely (polokruhový profil konců).
• Profil: Obdélníkový průřez s přesně definovanou šířkou a výškou.
• Tolerance: Standardní tolerance šířky h9 zajišťující přesné uložení v drážce hřídele.
• Materiálové složení: Ocel C45K (1.0503) s minimální pevností v tahu 600 MPa.

Konstrukční vlastnosti:

Pero je vyrobeno metodou tažení za studena, což zajišťuje vysokou rozměrovou přesnost a hladký povrch. Krouticí moment je přenášen boky pera, nikoliv jeho horní nebo spodní plochou, což vyžaduje přesné lícování šířky pera do drážky v hřídeli a v náboji. Norma DIN 6885 A přesně definuje návaznost rozměrů pera na průměr hřídele pro optimální rozložení mechanického napětí.

Oblast použití / Příklady aplikací:

Tento rozměr pera se typicky používá v těžkém strojírenství pro hřídele větších průměrů. Mezi hlavní aplikace patří upevnění velkých řemenic, ozubených kol převodovek, setrvačníků a přírubových spojek na hnací hřídele. Je vhodné pro spoje s vysokými nároky na přenos krouticího momentu a axiální stabilitu náboje.

Montáž a údržba:

Při montáži je nutné zajistit čistotu drážky v hřídeli i náboji. Pero se vkládá do drážky hřídele s mírným přesahem nebo těsně. Drážka v náboji musí odpovídat šířce pera s příslušnou tolerancí (obvykle P9 nebo JS9), aby byl zajištěn správný přenos sil bez vzniku nadměrných vůlí, které by mohly vést k vymačkání spoje nebo střihu pera.
