Pero těsné DIN 6885 A 40x22x200

Pero těsné DIN 6885 A 40x22x200

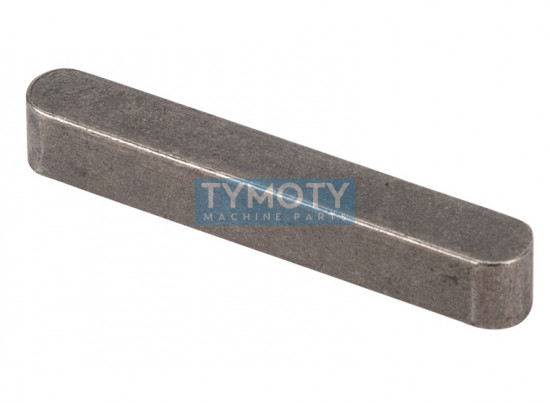

Přesné strojní pero se zaoblenými konci (tvar A) vyrobené z oceli C45K, určené pro vytvoření rozebíratelného spojení mezi hřídelem a nábojem. Produkt odpovídá standardům DIN 6885 A, ISO 773 a ČSN 022562. Je navrženo pro spolehlivý přenos krouticího momentu boky pera do nábojů ozubených kol, řemenic nebo spojek v mechanických převodech.

Alternativní označení a identifikace:

• ISO 773
• ČSN 022562
• S-PERO 40/22/200
• PID: 864502

Geometrie a konstrukce:

• Tvar A: Oboustranně zaoblené čelo (polokruhové konce) pro přesné usazení do frézované drážky hřídele.
• Materiál: Kvalitní konstrukční ocel C45K s vysokou odolností proti deformaci.
• Princip přenosu: Momentový přenos je realizován výhradně boky pera, nikoliv horní či spodní plochou.
• Průřez: Přesný obdélníkový profil o jmenovitých rozměrech 40x22 mm.

Konstrukční vlastnosti:

Pero je vyrobeno v souladu s normou DIN 6885 A, která definuje rovnoběžná pera s zaoblenými čely. Výrobní proces zahrnuje kalibraci pro dosažení přesných tolerancí, což je kritické pro správné uložení v drážce. Zaoblené konce usnadňují montáž do drážek vyrobených čelní frézou a minimalizují koncentraci napětí v rozích drážky.

Oblast použití / Příklady aplikací:

Typické využití zahrnuje montáž řemenic, ozubených kol, spojek a nábojů na hřídele pohonů v těžkém strojírenství. Díky svým rozměrům 40x22 mm je určeno pro hřídele větších průměrů, kde je vyžadován přenos vysokých krouticích momentů při zachování možnosti následné demontáže spoje.
