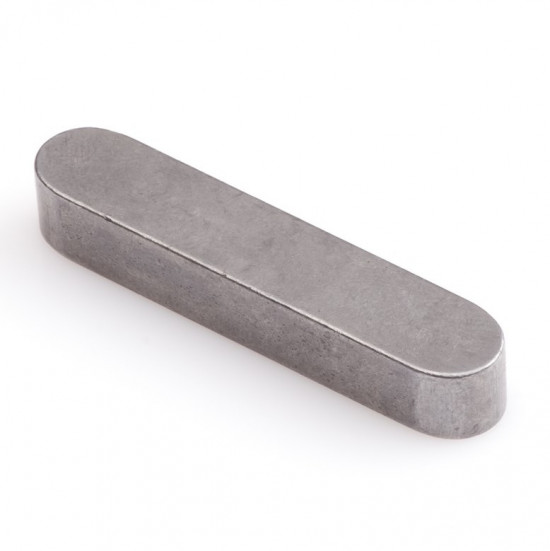

Pero těsné DIN 6885 A 3x3x10 nerez A4

Pero těsné DIN 6885 A 3x3x10 nerez A4

Přesné strojní pero těsné v nerezovém provedení A4 odpovídající normě DIN 6885 tvaru A. Tento spojovací prvek je určen pro vytvoření rozebíratelného a tvarového styku mezi hřídelí a nábojem (např. řemenice, ozubená kola, spojky) za účelem spolehlivého přenosu krouticího momentu. Díky materiálu A4 je pero vhodné pro použití v agresivním a vysoce korozivním prostředí.

Alternativní označení a identifikace:

• ISO 773
• ČSN 022562
• S-PERO 03/03/010 A4
• Identifikační číslo (PID): 898801
• DIN 6885 A 3 x 3 x 10 A4
• DIN 6885-1 form A

Geometrie a konstrukční parametry

• Tvar A: Provedení s oběma konci zaoblenými (polokruhovitá čela).
• Průřez: Obdélníkový profil s přesně definovanou šířkou a výškou.
• Tolerance: Výroba v tolerancích zajišťujících těsné uložení v drážce hřídele i náboje.
• Silový přenos: Moment je přenášen bočními plochami pera, horní a spodní plocha zůstávají bez kontaktu s dnem drážky náboje.

Materiálové vlastnosti a odolnost

Pero je vyrobeno z nerezové oceli třídy A4, která se vyznačuje vysokou odolností vůči korozi, působení kyselin a slané mořské vody. Materiál si zachovává pevnostní vlastnosti i v náročných průmyslových podmínkách, což eliminuje riziko zadření nebo oxidace spoje v hřídeli. Je určeno pro aplikace, kde standardní uhlíková nebo nerezová ocel A2 neposkytuje dostatečnou chemickou stabilitu.

Oblast použití a montáž

Tento typ per se typicky instaluje do frézovaných drážek v hřídelích a nábojích u strojních zařízení v chemickém, potravinářském a námořním průmyslu. Při montáži je nutné dbát na správné rozměry drážky, aby nedocházelo k radiální vůli, která by mohla vést k rázům při změně směru otáčení a následnému střihu pera. Rozměry 3x3x10 mm jsou voleny v závislosti na konkrétním průměru hřídele dle tabulkových hodnot normy DIN 6885.
