Pero těsné DIN 6885 A 32x18x315

Pero těsné DIN 6885 A 32x18x315

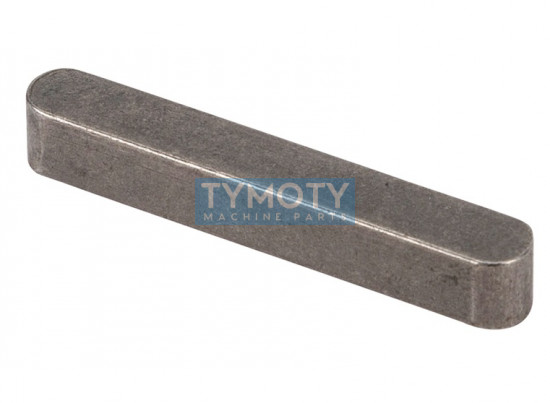

Přesné strojní pero s půlkulatými konci (tvar A), vyrobené z kvalitní tažené oceli C45K. Tento konstrukční prvek je určen pro vytváření pevných, ale rozebíratelných spojů mezi hřídelí a nábojem, kde zajišťuje spolehlivý přenos krouticího momentu prostřednictvím svých bočních ploch. Pero odpovídá přísným rozměrovým tolerancím pro zajištění optimálního uložení v drážce.

Alternativní označení a identifikace:

• PID: 864455
• DIN: 6885 A
• ISO: 773
• ČSN: 02 2562 (022562)
• Rozměrový zápis: 32x18x315, 32/18/315
• Ekvivalenty: Pero těsné zaoblené, těsné pero tvar A

Konstrukční vlastnosti a složení:

• Materiál: Nelegovaná ušlechtilá ocel C45K (1.0503) určená k tváření za studena.
• Geometrie: Obdélníkový průřez se zaoblenými čely (tvar A) pro snadnou montáž do vyfrézovaných drážek.
• Pevnost: Minimální pevnost v tahu 600 MPa (dle rozměru).
• Tolerance šířky: Standardní tolerance h9.
• Tolerance výšky: Standardní tolerance h11.

Hlavní výhody a funkční charakteristika:

Pero přenáší krouticí moment boky, nikoliv horní a spodní plochou, což vyžaduje vysokou přesnost šířky pera i drážky. Použití oceli C45K zaručuje vysokou odolnost proti střihu a otlačení. Zaoblené provedení čel eliminuje koncentraci napětí v drážce hřídele a usnadňuje vložení komponentu při sériové montáži.

Oblast použití a příklady aplikací:

• Strojírenství: Spojení hřídelí s ozubenými koly, řetězkami a řemenicemi.
• Pohony: Montáž spojek, brzdových kotoučů a nábojů ventilátorů.
• Údržba: Standardizovaný náhradní díl pro opravy průmyslových převodovek a elektromotorů.

Montáž a údržba:

Před montáží je nutné očistit drážku v hřídeli i náboji od nečistot a otřepů. Pero se do drážky vkládá s mírným přesahem nebo vulem v závislosti na zvoleném lícování (P9/N9). Doporučuje se lehké namazání pro snížení tření a prevenci vibrační koroze při provozu.
