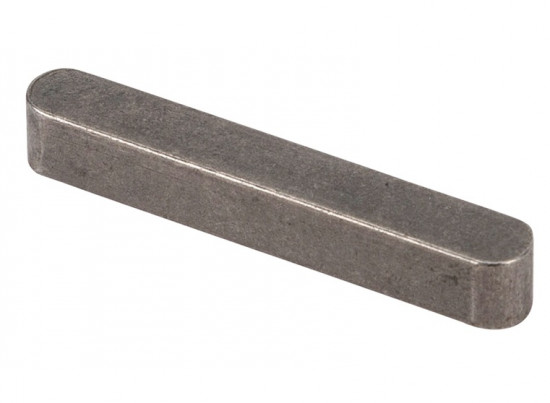

Pero těsné DIN 6885 A 28x16x220

Pero těsné DIN 6885 A 28x16x220

Těsné pero (rovnoběžné pero) s obdélníkovým průřezem vyrobené z jakostní oceli C45K. Tento konstrukční prvek je definován normou DIN 6885 ve tvaru A, což označuje provedení s oběma konci zaoblenými. Pero slouží k vytvoření rozebíratelného spojení hřídele s nábojem (např. řemenice, ozubená kola, spojky) a je primárně určeno k přenosu krouticího momentu mezi těmito komponenty.

Alternativní označení a identifikace:

• Kód produktu: 864412
• Normy: DIN 6885 A, ISO 773, ČSN 022562
• Materiálové označení: C45K, C45+C, 1.0503
• Zápis rozměru: 28x16x220, 28/16/220, S-PERO 28/16/220

Geometrie a konstrukce

• Tvar A: Provedení se zaoblenými čely (polokulaté konce) bez upevňovacích otvorů.
• Přesnost a tolerance: Norma stanovuje přesné tolerance šířky a výšky pro zajištění správného uložení v drážce hřídele a náboje.
• Funkční plochy: Krouticí moment je přenášen boky pera; mezi horní plochou pera a dnem drážky v náboji musí být zachována funkční vůle.
• Materiál: Tažená ocel C45K s garantovanou pevností v tahu a přesností povrchové úpravy.

Technická specifikace

Pero je vyrobeno v souladu s požadavky na vysoký tvar (hohe Form) a odpovídá systému lícování pro hřídelové spoje. Materiál C45K (C45+C) zajišťuje potřebnou tvrdost a odolnost proti deformaci při zatížení smykem. Rozměr 28x16 mm je dimenzován pro specifické průměry hřídelí dle tabulkových hodnot normy DIN 6885.

Oblast použití / Příklady aplikací

Produkt nachází uplatnění ve všeobecném strojírenství pro fixaci rotačních součástí na hřídelích. Mezi typické aplikace patří montáž řemenic, ozubených kol, setrvačníků, spojek a nábojů ventilátorů nebo čerpadel, kde je vyžadován spolehlivý přenos krouticího momentu v rozebíratelném spoji.

Montáž a údržba

Při montáži je nutné zajistit čistotu drážek v hřídeli i náboji. Pero se vkládá do drážky hřídele, přičemž je kladen důraz na těsnost uložení boků pera. Doporučuje se kontrolovat souosost drážek, aby nedošlo k zadření při nasazování náboje. Mazání ploch usnadňuje případnou demontáž spoje v budoucnu.
