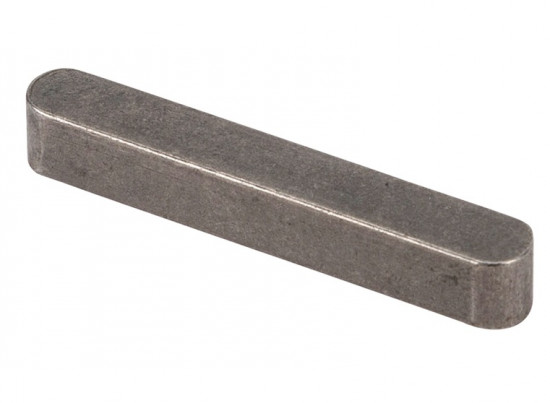

Pero těsné DIN 6885 A 28x16x140

Pero těsné DIN 6885 A 28x16x140

Pero těsné (paralelní pero) v provedení DIN 6885 A je přesná strojní součást určená k vytvoření mechanického spoje mezi hřídelem a nábojem. Produkt je vyroben z kvalitní nelegované oceli C45K a slouží k bezpečnému a spolehlivému přenosu krouticího momentu v průmyslových převodech a rotačních systémech.

Alternativní označení a identifikace:

• DIN norma: DIN 6885 A (Form A, rundstirnig)
• ISO ekvivalent: ISO 773
• ČSN ekvivalent: ČSN 022562
• PN norma: PN 85002
• Alternativní zápisy: S-PERO 28/16/140, DIN6885A-ISO773-ČSN022562
• Materiálové označení: C45+C (C45K), Stahl 1.0503

Geometrie a konstrukční prvky

• Tvar A: Oboustranně zaoblená čela (polokulaté konce) zajišťující optimální rozložení tlaku v drážce.
• Konstrukce: Vysoký tvar (hohe Form) bez upínacích otvorů.
• Materiál C45K: Kalibrovaná ocel s vysokou pevností v tahu a odolností proti otlačení.
• Funkční plochy: Moment je přenášen výhradně boky pera, nikoliv horní či spodní plochou.
• Povrchová úprava: Bez povrchové úpravy (holá ocel), určeno k montáži s mazivem proti korozi.

Oblast použití

• Strojírenství: Standardní spojení hřídelí s ozubenými koly, řemenicemi a spojkami.
• Pohonné systémy: Fixace nábojů u elektromotorů, převodovek a čerpadel.
• Opravy a údržba: Náhradní díl pro průmyslové stroje odpovídající evropským a mezinárodním normám.

Montáž a údržba

Pero se vkládá do frézované drážky v hřídeli, která odpovídá tvaru a šířce pera (lícování s vůlí nebo těsné). Před montáží se doporučuje drážku očistit a pero lehce potřít montážní pastou pro snadnější instalaci a budoucí demontáž. Je nezbytné dodržet správnou hloubku drážky v náboji i hřídeli, aby nedocházelo k radiálnímu tlaku na horní plochu pera.
