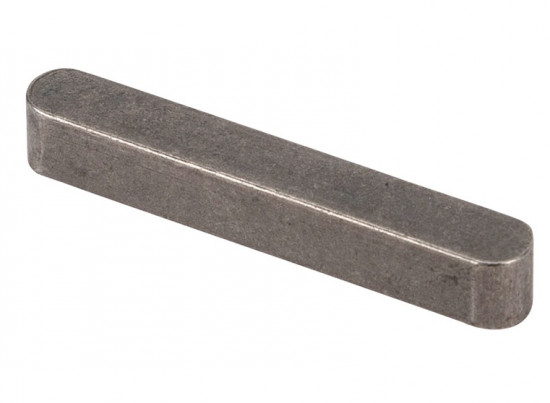

Pero těsné DIN 6885 A 25x14x110

Pero těsné DIN 6885 A 25x14x110

Přesné strojní pero (paralelní klín) o rozměrech 25x14x110 mm je vyrobeno z kvalitní nelegované ušlechtilé oceli C45K. Tento komponent je určen pro vytvoření spolehlivého rozebíratelného spojení mezi hřídelem a nábojem, kde zajišťuje přenos krouticího momentu prostřednictvím svých bočních ploch. Konstrukční provedení odpovídá normě DIN 6885 A, což značí vysokou formu pera s oběma konci zaoblenými.

Alternativní označení a identifikace:

• DIN: 6885 A, 6885 Stahl C45+C Form A
• ISO: 773
• ČSN: 022562, 02 2562
• Alternativní zápisy: S-PERO 25/14/110, DIN6885A-ISO773-ČSN022562
• PID: 864367

Geometrie a konstrukce

• Tvar A: Provedení se dvěma zaoblenými čely (rundstirnig) pro přesné usazení do drážky hřídele vyfrézované prstovou frézou.
• Materiál C45K: Tažená ocel se zvýšenou mezí kluzu a pevností, vhodná pro dynamické namáhání v mechanických pohonech.
• Vysoká forma: Specifický poměr šířky a výšky dle standardu DIN 6885 zajišťující optimální hloubku zapuštění.
• Funkční princip: Přenos momentu probíhá výhradně boky pera; norma definuje přesné tolerance šířky pro zajištění požadovaného uložení.

Konstrukční vlastnosti

Pero se vyznačuje vysokou rozměrovou přesností a dodržením tolerancí šířky a výšky, což je klíčové pro eliminaci vůlí v hřídelovém spoji. Zaoblené konce usnadňují montáž i demontáž a eliminují koncentraci napětí v rozích drážky hřídele. Výrobek je dodáván bez přídavných otvorů pro šrouby (bez vrtání).

Oblast použití / Příklady aplikací

• Strojírenství: Spojení hřídelí s ozubenými koly, řemenicemi a řetězovými koly.
• Pohony: Montáž v převodovkách, elektromotorech a hřídelových spojkách.
• Údržba: Standardizovaný díl pro opravy strojních zařízení vyžadujících shodu s normou ISO 773.
