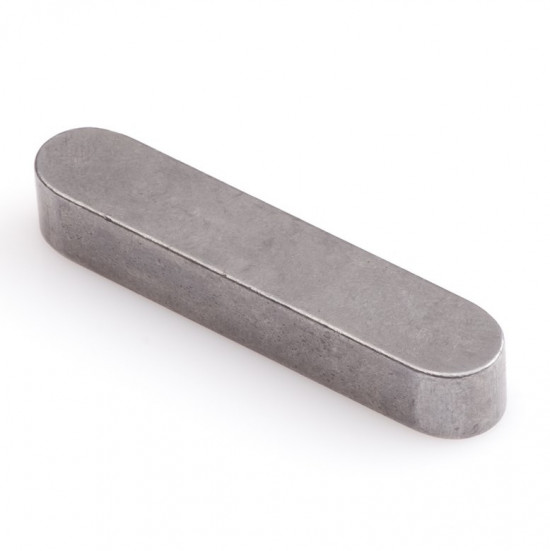

Pero těsné DIN 6885 A 14x9x80 nerez A4

Pero těsné DIN 6885 A 14x9x80 nerez A4

Přesné strojní pero těsné dle normy DIN 6885, tvar A, vyrobené z nerezové oceli A4. Jedná se o rovnoběžný spojovací prvek s obdélníkovým průřezem a zaoblenými čely, určený pro vytvoření rozebíratelného spojení mezi hřídelem a nábojem. Primární funkcí je spolehlivý přenos krouticího momentu mezi hnacím a hnaným prvkem stroje, přičemž k přenosu sil dochází přes boční plochy pera.

Alternativní označení a identifikace:

• ČSN: 022562 (02 2562)
• ISO: 773
• Typové označení: Form A (vysoký tvar, rundstirnig)
• Alternativní zápisy rozměrů: 14x9x80, 14/9/80, 9/14/80, 14/09/080
• Identifikační kódy: PID 898892, S-PERO 14/09/080 A4

Geometrie a konstrukce

• Tvar A: Konstrukce se dvěma zaoblenými čely (plně zaoblené konce), bez upevňovacích otvorů.
• Průřez: Obdélníkový profil s jmenovitou šířkou 14 mm a výškou 9 mm.
• Povrchové hrany: Provedení se zakulacenými hranami pro snížení koncentrace napětí a snazší montáž do drážky.
• Materiálové provedení: Austenitická nerezová ocel A4 (AISI 316), která poskytuje vynikající odolnost vůči korozi i v agresivním prostředí (kyseliny, mořská voda).

Konstrukční vlastnosti

Pero je navrženo pro vysokou přesnost uložení v drážce hřídele a náboje. Díky použití nerezové oceli A4 je eliminováno riziko zakousnutí pera vlivem koroze, což je kritické u zařízení vyžadujících pravidelnou demontáž. Tolerance šířky jsou nastaveny tak, aby byl zajištěn optimální kontakt boků pera se stěnami drážky, čímž se minimalizují vůle při reverzaci chodu.

Oblast použití / Příklady aplikací

Tento typ pera je nezbytný v potravinářském, farmaceutickém a chemickém průmyslu, kde je vyžadována vysoká hygiena a odolnost vůči oxidaci. Typické aplikace zahrnují upevnění ozubených kol, řemenic, spojek nebo nábojů na hřídele čerpadel a míchadel pracujících v korozivním prostředí.

Montáž a údržba

Při montáži je nutné dbát na čistotu drážky v hřídeli i v náboji. Pero se vkládá do drážky hřídele, přičemž přenos momentu je zajištěn těsným lícováním boků. Vzhledem k materiálu A4 není nutné dodatečné mazání proti korozi, doporučuje se však použití montážní pasty pro nerezové oceli k zamezení zadření při lisování do těsných tolerancí.
